一、引言

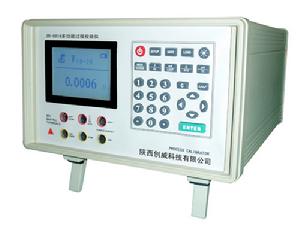

多功能過程校驗儀ZD-5016是一個由內置超大容量鋰電池供電的、測量和輸出電參數和物理參數的手持攜帶型儀器(請參閱表1)。
除表所列功能外,該ZD-5016儀器還具有以下功能:
● 大螢幕點陣液晶顯示測量和輸出的電壓、電流、頻率、電阻熱電偶和熱電阻。
● 保存並調用10組設定。
● 自動斜坡輸出和階梯輸出。
● 冷端手動、自動補償選擇。
名稱 | 測量/輸出 | |
功能 | 測量 | 輸出 |
直流電壓DCV | 0~20V | 0~10V |
直流電壓DCmV | 0~100mV | 0~100mV |
直流電流DCmA | 0~24mA | 0~24mA |
模擬變送器 | 0~24mA | |
頻率 | 1~20KHz | 1~20KHz |
電阻 | 0~3200Ω | 5~3200Ω |
熱電偶 | J,K,T,E,U,B,R,S,L,N | |
熱電阻 | Ni120,Pt100,Pt3926,Pt3916,Pt200,Pt500,Pt1000 | |
其他功能 | 手工設定冷端,電流環,階梯輸出,斜坡輸出等 |
二、標準設備
標準設備包括以下列出的項目,如圖1所示。如果校驗儀有損壞或缺少某些附屬檔案,請立即與我們的銷售人員或公司聯繫。可選附屬檔案清單請參見本手冊末尾附錄。
● 多功能過程校驗儀
● 原裝歐洲進口鱷魚夾(一對,一紅一黑)
● 原裝歐洲進口硬點測試線套件(一對,一紅一黑)
● 多功能過程校驗儀用戶手冊
● 合格證
● 保修卡
三、安全信息
使用多功能過程校驗儀之前,請仔細閱讀本手冊。在充分理解的基礎上,再對多功能過程校驗儀進行操作。錯誤的使用會導致儀表損壞或人身傷害。
嚴禁對多功能過程校驗儀進行任何改造!由於擅自改造所造成的事故,本公司恕不負責。
危險:表示若不採取適當的預防措施的話,將造成嚴重的人身傷害或重大的財產損失。
注意:提醒您對產品的相關重要信息、產品的處置或檔案的特別部分格外注意!
使用探頭時,手指不要碰到探頭的金屬觸點。手指應保持在探頭的護指裝置後面。
四、測量模式
1、測量電參數欲使用測量電參數,請按以下步驟進行:
1、按MEAS/SOURCE鍵選擇測量模式;
2、按V/Hz鍵選擇直流電壓、頻率測量;
按mA/LOOP鍵選擇電流、電流環測量;
按Ω/RTD鍵選擇電阻、RTD測量;
3、按mV/TC鍵選擇毫伏、TC測量。
介紹如下:
頻率測量 電壓測量
電流測量 毫伏測量
1)使用熱電偶
本校驗儀能接受十種標準的熱電偶,包括J、K、T、E、R、S、B、L、U、N類型。表4是以上熱電偶的溫度範圍及特性一覽表。
欲使用熱電偶測量溫度,請按以下步驟進行:
1、 如需要,按MEAS/SOURCE鍵選擇測量模式。
2、 按mV/TC選擇熱電偶測量,繼續按mV/TC可切換測量的熱電偶類型。
類型 | 量程(℃) |
J | -200~1200 |
K | -200~1370 |
T | -200~400 |
E | -200~950 |
R | -20~1750 |
S | -20~1750 |
B | 600~1800 |
L | -200~900 |
U | -200~400 |
N | -200~1300 |
表4 校驗儀可接受的熱電偶類型
2)使用熱電阻(RTD)
校驗儀能接受表5所示的RTD類型。RTD的特性是以0℃的電阻來表示,通常稱為“冰點”或R0。
最常用的R0是100Ω。多功能過程校驗儀能接受兩線、三線或四線連線的RTD測量,其中三線連線最為普遍的。其中四線制測量方式的精度最高,而兩線制測量方式的精度最低。
使用RTD測量溫度,請按以下步驟進行:
1、如需要,按MEAS/SOURCE選擇測量模式。
2、按Ω/RTD選擇RTD測量。如果需要,繼續按本鍵選擇您所需要的RTD類型。
3、按▲/▼選擇兩線、三線或四線連線.
RTD類型 | 冰點(R0) | 材質 | α | 量程 |
Ni120 | 120Ω | 鎳Nickel | 0.00672Ω/℃ | -80~260℃ |
Pt100 | 100Ω | 鉑Platinum | 0.00385Ω/℃ | -200~800℃ |
Pt3926 | 100Ω | 鉑Platinum | 0.003926Ω/℃ | -200~630℃ |
Pt3916 | 100Ω | 鉑Platinum | 0.003916Ω/℃ | -200~630℃ |
Pt200 | 200Ω | 鉑Platinum | 0.00385Ω/℃ | -200~630℃ |
Pt500 | 500Ω | 鉑Platinum | 0.00385Ω/℃ | -200~630℃ |
Pt1000 | 1000Ω | 鉑Platinum | 0.00385Ω/℃ | -200~630℃ |
美國工業常用的Pt100是Pt100(3916),α=0.003916Ω/℃(也指定為日本工業標準(JIS)曲線)。IEC標準RTD是Pt100(385),α=0.00385Ω/℃
五、使用輸出模式
在輸出模式下,校驗儀會產生經過校準的信號以校準過程儀表,供應電壓以及模擬電阻、熱電阻和熱電偶溫度感應器的輸出。
1、輸出電壓電流頻率要選擇一項輸出功能,請按以下步驟進行:
1、 按MEAS/SOURCE選擇輸出模式;
2、 按V/Hz鍵選擇直流電壓或頻率輸出;
3、 按mA/LOOP鍵選擇電流、電流環輸出;
4、 根據校驗儀的輸出功能,連線測試線。
5、 按數字鍵輸入需要輸出的值,然後按ENTER鍵。
畫面介紹如下:
電壓輸出 頻率輸出
電流輸出
將校驗儀的毫伏、熱電偶測量/輸出端連線到被測試儀表。
請根據以下步驟模擬熱電偶或毫伏:
1、若有需要,按MEAS/SOURCE選擇輸出模式。
2、按mV/TC選擇毫伏、TC模式。若有需要,繼續按這個鍵來選擇需要的熱電偶類型。
3、接到校驗儀的TC測量/輸出插孔上。
4、按數字鍵輸入需要輸出的溫度值,然後按ENTER。
畫面介紹如下:
熱電偶輸出 毫伏輸出
按以下步驟電阻或模擬RTD:
1、 若有需要,按MEAS/SOURCE選擇輸出模式。
2、 按Ω/RTD選擇電阻或RTD類型。
注意:校驗儀可以模擬一個2線的RTD輸出,3線和4線端子僅供測量使用不可用來模擬輸出。欲連線到一個3線或4線變送器,可使用疊式的電纜線以提供額外接線。
3、連線校驗儀和被測儀表。
4、按數字鍵輸入需要輸出的溫度值,然後按ENTER。
畫面介紹如下:
熱電阻輸出 電阻輸出
有兩種方式可供調整輸出值:
l 用左右鍵或數字鍵,手動方式輸出。
l 斜坡增/減輸出。
斜坡和階梯功能適用於所有的功能檔。
1)自動斜坡方式改變輸出
自動斜坡功能讓您能連續的從校驗儀施加一個變化的信號到外部設備。
當您按下的時候,校驗儀就產生一個連續、重複從0%~100%~0%的斜坡輸出。有三種斜坡波形可供選擇。
l 慢重複斜坡:0%~100%~0%(單程 20秒)
l 快重複斜坡:0%~100%~0%(單程 5秒)
l 階梯-步進斜坡:0%-25%-50%-75%-100%-0%(階梯單程 5秒)欲退出斜坡輸出功能,請按任意鍵。
六、保存調用功能
多功能過程校驗儀具有設定、保存和調用設定功能。您可將10組設定存儲在記憶體中供日後使用。電池電量低的情況或更換電池不會丟失所儲存的設定。
若要保存設定,請按以下步驟進行:
1、當您建立一組校驗儀設定後,按SAVE鍵。
2、按數字鍵選擇所存的位置。
若要調用設定,請按以下步驟進行:按LOAD,選擇需要調出的設定組。
“SETUP”鍵的操作:當按下此鍵時,出現1、2、3、4選單;按1為設定(不對用戶開放),按2為冷端溫度自動、手動選擇,1為自動、2為手動,按3為設定手動冷端具體的溫度,按4為退出。
七、附錄
可選附屬檔案清單:
l 鱷魚夾(一對,一紅一黑)
硬點測試線套件(一對,一紅一黑)
