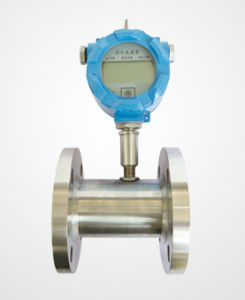

流量變送器

流量變送器

流量變送器又稱為流量感測器簡稱為流量計。我公司按照 ISO9951標準並結合國內外流量儀表先進技術而研製開發的集溫度、壓力、流量感測器和智慧型流量積算儀於一體的新一代高精度、高可靠性的精密計量儀表,它出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動的低敏感性,使得流量計成為一種特別優秀的能準確計量氣體累積量的商業貿易計量儀表。

基本信息

概述

流量變送器又稱為流量感測器簡稱為流量計。按照ISO9951標準並結合國內外流量儀表先進技術而研製開發的集溫度、壓力、流量感測器和智慧型流量積算儀於一體的新一代高精度、高可靠性的精密計量儀表,它出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動的低敏感性,使得流量計成為一種特別優秀的能準確計量氣體累積量的商業貿易計量儀表。

分類

1、超音波流量計
管段式超音波流量儀表引是以“速度差法”為原理,測量圓管內液體流量的儀表。它採用了先進的多脈衝技術、信號數位化處理技術及糾錯技術,使流量儀表更能適應工業現場的環境,計量更方便、經濟、準確。產品達到國內外先進水平,可廣泛套用於石油、化工、冶金、電力、給排水等領域。
2、渦輪流量計
LWGY渦輪流量計,是速度式流量計中的主要種類,它採用多葉片的轉子(渦輪)感受流體平均流速,從而且推導出流量或總量的儀表。引一般它由感測器和顯示儀兩部分組成,也可做成整體式。LWGY渦輪流量計引和容積式流量計、科里奧利質量流量計稱為流量計中三類重複性、精度最佳的產品,作為十大類型流量計之一,其產品已發展為多品種、多系列批量生產的規模
3、橢圓齒輪流量計
橢圓齒輪流量計又稱排量流量計,屬於容積式流量計一種,在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分,根據計量室逐次、重複地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計可以選用不同的材料(鑄鋼、不鏽鋼和316)製造,適用於化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。
4、金屬管浮子流量計
金屬管浮子流量計採用可變面積式測量原理,適用於測量液體,氣體。全金屬結構,有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA,4-20mA的標準模擬量信號輸出和現場指示。累積,數字通訊,現場修改測量參數,不同的供電方式功能,帶有磁性過濾器和特殊規格品種。廣泛套用於,石油、化工、發電、製藥、食品、水處理等。複雜,惡劣環境條件,及各種介質條件的流量測量過程中

套用

城市管線(網)燃氣的計量、工業燃氣的計量、燃氣調壓站的計量、能源管理以及其它各種無腐蝕性氣體的計量或流量控制等場合。

主要特點

滿足ISO9951標準的技術要求,表體長度為3DN(DN為流量計口徑),並經高、低水平擾動試驗;·可檢測被測氣體的溫度、壓力和流量,並顯示標準狀態下(Pb=101.325KPa,Tb=293.15K)的氣體體積累積量;
流量範圍寬,重複性好,精度高,壓力損失小,起始流量低;·具有五段儀表係數設定及自動修正的功能;·採用專利一體化整流器(實用新型專利號ZL03210043·4),對流量計的前後直管段安裝要求低(前為≥2DN,下游無要求);·內置式壓力、溫度感測器,安全性能高、結構緊湊、外形美觀(外觀專利號:ZL03332262·7)·對壓力、溫度感測器的故障能自行診斷,並直接顯示在LCD屏和上位機中;·一節鋰電池可連續使用兩年以上,並具有電池欠壓兩級報警輸出功能,更適合與IC卡管理系統的配套使用;·智慧型流量積算儀可以任意角度定位(轉動角度為350°),使流量計在各種安裝條件下的讀數更方便,更直接;·特有時間顯示及實時數據存儲之功能,無論什麼情況,都能保證內部數據不會丟失,可永久性保存;·儀表具有RS-485通訊接口功能,並配備功能強大、界面豐富的數據管理軟體系統,可列印各種自動生成的圖表;·儀表具有防爆及防護功能,防爆標誌為ExdⅡBT4,ExiaⅡCT4,防護等級為IP55。

工作原理

渦輪流量計採用渦輪進行測量。它先將流速轉換為渦輪的轉速,再將轉速轉換成與流量成正比的電信號。這種流量計用於檢測瞬時流量和總的積算流量,其輸出信號為頻率,易於數位化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時,磁路的磁阻發生變化,從而產生感應信號。信號經放大器放大和整形,送到計數器或頻率計,顯示總的積算流量。同時將脈衝頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比於流量,葉輪的轉數正比於流過的總量。渦輪流量計的輸出是頻率調製式信號,不僅提高了檢測電路的抗干擾性,而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。氣體渦輪流量計廣泛套用於石油、有機液體、無機液、液化氣、天然氣和低溫流體等。

技術參數

基本參數

公稱口徑: 管道式:DN4~DN200
插入式:DN100~DN2000

精度等級:

管道式:±0.5級,±1.0級
插入式:±1.5級、±2.5級
環境溫度: -20℃~50℃

介質溫度:

測量液體:-20℃~120℃
測量氣體:-20℃~80℃
大氣壓力: 86KPa~106KPa
公稱壓力: 1.6Mpa、2.5Mpa、6.4Mpa、25Mpa
防爆等級: ExdIIBT4
連線方式: 螺紋連線、法蘭夾裝、法蘭連線、插入式等

直管段要求:

氣體:上游直管段應≥10DN,下游直管段應≥5DN
液體:上游直管段應≥20DN,下游直管段應≥5DN
插入式:上游直管段應≥20DS,下游直管段應≥7DS(DS為管道實測內徑)

顯示方式

(1)遠傳顯示:脈衝輸出、電流輸出(配顯示儀表)
(2)現場顯示:8位LCD顯示累積流量,單位(m3) 4位LCD顯示瞬時流量,單位(m3/h)、電池電量、頻率、流速
3)溫度壓力補償型:
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓

輸出功能:

(1)脈衝輸出,p-p值由供電電源確定
(2)4~20mA兩線制電流輸出
(3)單位體積脈衝輸出及感測器原始脈衝輸出
(4)帶有RS485通迅接口

供電電源

(1)DC5~24V

(2)標準型3V鋰電池安裝於儀表內部可連續使用八年以上
(3)溫壓補償型3V鋰電池安裝於儀表內部可連續使用四年以上

傳輸距離

感測器至顯示儀距離可達500m
