基本資料

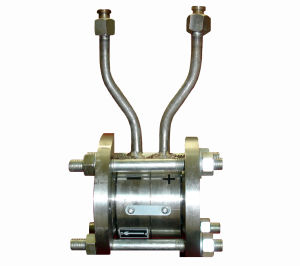

孔板流量變送器是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛套用於石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
菲格瑞思孔板流量變送器工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關係而求得流量。
使用流程
1、在抽放瓦斯管路中安裝孔板時，孔板的孔口必須與管道同心，其端面與管道軸線垂直，偏心度﹤1－2%；
2、安裝孔板的管道內壁，在孔板前後距離2D的範圍內，不應有凹凸不平，焊縫和墊片等；
3、孔板流量變送器的上游(前端)，管道直線長度≧20D，下游(後端)長度≧10D；
4、要經常清理孔板前後的積水和污物，孔板鏽蝕要更換；
5、抽放瓦斯量有較大變化時，應根據流量大小更換相應的孔板。
安裝注意事項
可水平、垂直或傾斜安裝，應保證管內充滿液體。
節流裝置前，後直管段應是直的，無肉眼可見彎曲，同時應是“圓的"，內壁應潔淨，無凹坑與沉澱物。
直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
引壓管路安裝應符合標準規定的規範。
常見故障及解決方法
孔板流量變送器的孔板變形的原因及解決辦法：孔板流量變送器發生變形的孔板往往口徑較大，流體溫度高，由於加工製造菲格瑞思孔板流量變送器時孔板和環室溫度低，接近室溫，而在實際使用時溫度高，孔板和環室都相應膨脹，其中孔板外徑膨脹的增量要比環室相應部位內徑膨脹的增量大，所以，加工製造時必須通過計算留有足夠的膨脹間隙。孔板變形是由於受熱膨脹後，孔板外徑與環室之間的間隙消失，孔板繼續膨脹時由於無法向外徑方向擴大，於是在孔板兩邊差壓的作用下，產生出口側凸出的變形。找到了孔板變形的根本原因之後，預防孔板變形就有了簡單而有效的方法，設計計算時，考慮到環室的溫度可能比孔板低得多的實際情況，合理計算間隙，預留足夠的膨脹空間，避免孔板變形。
