HAKK-908系列智慧型流量積算儀
。ZA型智慧型流量積算儀系列,顯示採用大螢幕,全點陳液晶帶背光，中文顯示,通過簡單編程測量飽和蒸氣,過熱蒸
功能特點
HAKK-908系列智慧型流量積算儀全範圍自動溫度、壓力補償運算，補償方式任意設定
瞬時流量、累積流量、溫度、壓力多種參數顯示
小信號切除功能，切除範圍0-5%可選
智慧型流量積算儀的累積流量值可通過面板按鍵清零，清零操作可鎖
掉電保護功能，累積流量值掉電保持時間大於5年，所有設定值掉電後永久保持
智慧型流量積算儀先進的模組化結構，配合功能強大的儀表晶片，功能組合、系統升級非常方便
1.採用大螢幕全點陳液晶帶背光,中文顯示,技術先進,性能穩定,功能齊全,精度高,維護量極少.
2.查詢日報表,月報表和停電時間記錄功能.
3.設定鍵盤在面板上,輸入密碼,所有參數一次完成,簡單方便。
4.中文顯示累積流量,瞬時流量,累積熱量,頻率,差壓,密度,壓力,溫度,年,月,日,時,分,秒.
5.可任意選擇壓力,溫度自動補償.小信號切除功能.
6.可通過編程自動循環和定格循環顯示.
7.輸出4-20mA DC標準電流信號,方便與PC機或記錄儀連線.
8.具有RS485通訊接口,防雷電保護.
9.工作電流可從165-265V都能正常工作.
10.一機多用,通用性極強,可配各種流量感測器,並可現場編程.
11.斷電保護功能強,斷電後數據能夠可靠保持十年以上不變
主要技術指標
基本誤差：0.5%FS或 0.2%FS±1個字分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排同時顯示，上排四位數碼管顯示瞬時流量，下排八位數碼管顯示累積流量採樣周期：0.5S
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 AC220V/3A
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3%FS
通訊輸出：接口方式--隔離串列雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/50mA
電 源：開關電源 85～265VAC 功耗4W以下
主要技術指標：
1、顯示方式：以五位數碼管顯示瞬時流量值，九位數碼管顯示累積流量值。

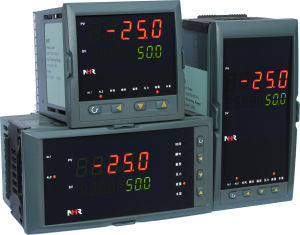

智慧型流量積算信儀2、顯示功能：可顯示累積流量、瞬時流量、差壓、溫度、壓力、密度、頻率、當前時間等參數可以
設定定顯模式自動巡顯模式或手動巡顯模式.
3、測量準確度：
頻率信號輸入：±0.1%FS
溫度信號輸入：±0.3℃（t≤300℃）；±0.2%FS±1字（t>300℃）。
電流輸入：±0.2%FS±1字
補償後流量顯示：±0.2%FS
4、輸入信號：
主流量輸入信號: 0～10mA、4～20mA或 0～5000Hz。
壓力補償輸入信號：0～10mA、4～20mA。
溫度補償輸入信號：0～10mA、4～20mA 、PT100 熱電阻、K型或E型 熱電偶。
5、模擬輸入阻抗：電流信號Ri=50Ω；
6、運算模式：具有多種流量運算模式，可程式設定差壓（開方）式、差壓（不開方）式、渦街式、
電磁式（比例）等流量運算模式。
7、密度補償方式：具有多種密度補償模式，可程式設定密度不補償、定溫度補償、定壓力補償、溫度壓力同時補償等多種方式；飽和蒸汽密度自動查表，過熱蒸汽密度自動運算。
8、模擬輸出負載能力：
電流信號：4～20mA輸出時Ro≤500Ω；0～10mA輸出時Ro≤1KΩ。
9、配電輸出：提供DC24V 70mA和DC12V 100mA獨立外供電源用與配接各種變送器供電，帶過流保護。
10、接點輸出功能：可以選擇瞬時流量上、下限報警；累積流量上、下限報警；累積流量脈衝輸出等功能。觸點容量：AC250V，3A。
11、掉電保存功能：機內的運算結果和用戶設定的數據在斷電後不會丟失，保存時間在十年以上。
12、通訊方式：RS232（10m）或RS485（1000m）
13、使用環境：環境溫度：-10～55℃，環境濕度：10～90%RH。
14、耐壓強度: 輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘。
15、絕緣阻抗: 輸入/輸出/電源/通訊 ≥100MΩ。
16、電 源：開關電源：交流：85～265V，頻率： 50Hz±2Hz；（推薦使用）
直流電源：DC 24V （適用範圍16V-28V）
17、功 耗：<4W
選型表
型 譜 | 說明 | ||
| 908 | | 智慧型流量積算儀 | |
| 外形尺寸 | A | | 橫式160×80×125mm |
| A/S | | 豎式80×160×125mm | |
| B | | | 方式96×96×110mm |
| 報警輸出 | B0 | | B0無報警輸出，可省略 |
| B1 | | 瞬時流量上限報警 | |
| B2 | | 瞬時流量下限報警 | |
| B3 | | 瞬時流量上下限報警 | |
| B4 | | 累積流量上限報警 | |
| B5 | | 累積流量下限報警 | |
| B6 | | 累積流量上下限報警 | |
| 變送輸出 | X1 | | 4-20mA輸出 |
| X2 | | 0-10mA輸出 | |
| X3 | | 1-5V輸出 | |
| X4 | | 0-5V輸出 | |
| 通訊輸出 | P | | 微型印表機 |
| R | | 串列通訊RS232 | |
| S | | 串列通訊RS485 | |
| 饋電輸出 | | | 無饋電輸出 |
| V12 | | 帶DC12V饋電輸出 | |
| V24 | | 帶DC24V饋電輸出 | |
| 供電電源 | | | 220VAC供電 |
| W | | DC24V供電 | |
| 流量輸入信號 | L1 | | 電流：4-20mA、0-10mA、0-20mA |
| L2 | | 電壓：1-5V、0-5V | |
| L3 | | 脈衝頻率：0-10KHZ | |
| 溫度輸入信號 | W1 | | 電流：4-20mA、0-10mA、0-20mA |
| W2 | | 電壓：1-5V、0-5V | |
| W3 | | 熱電阻：Pt100 | |
| W4 | | 熱電偶：K、T、E | |
| 壓力輸入信號 | Y1 | 電流：4-20mA、0-10mA、0-20mA | |
| Y2 | 電壓：1-5V、0-5V。 |
輸入類型
