基本資料

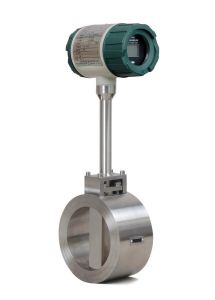

漩渦流量變送器又叫做漩渦流量計，它在流體中安放一個非流線型旋渦發生體，使流體在發生體兩側交替地分離，釋放出兩串規則地交錯排列的旋渦，且在一定範圍內旋渦分離頻率與流量成正比的流量計。
漩渦流量變送器適用範圍
漩渦流量變送器是綜合吸收已開發國家先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智慧型化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。菲格瑞思漩渦流量變送器具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便於安裝調試等特點。
主要特點
1、無可動機械零件，因此可靠性高,維護量小，結構簡單而牢固，長期運行十分可靠；
2、安裝簡單，維修十分方便；檢測感測器不直接接觸介質，性能穩定，壽命長；
3、測量範圍寬，量程比可達1：10；
4、壓力損失較小，運行費用低，更具節能意義；
5、輸出是與流量成正比的脈衝信號，無零點漂移，精度高，並方便和計算機聯網；
安裝注意事項
1、合理選擇安裝場所和環境。避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。若漩渦流量變送器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D。若漩渦流量變送器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D。調節閥應安裝在漩渦流量變送器的下游5D以外處，若必須安裝在漩渦流量變送器的上游，漩渦流量變送器上游直管段應不小於50D，下游應有不小於5D。
3、安裝點上下游的配管應與漩渦流量變送器同心，同軸偏差應不小於0.5DN。
4、管道採取減振動措施。菲格瑞思漩渦流量變送器儘量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須採取減振措施，在漩渦流量變送器的上下游2D處分別設定管道緊固裝置，並加防振墊。
5、在水平管道上安裝是漩渦流量變送器最常用的安裝方式。測量氣體流量時，若被測氣體中含有少量的液體，漩渦流量變送器應安裝在管線的較高處。測量液體流量時，若被測液體中含有少量的氣體，漩渦流量變送器應安裝在管線的較低處。
6、菲格瑞思漩渦流量變送器在垂直管道的安裝。測量氣體流量時，漩渦流量變送器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
7、漩渦流量變送器在水平管道的側裝。無論測量何種流體，漩渦流量變送器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許最好採用側裝，這樣流體的溫度對放大器的影響較小。
8、漩渦流量變送器在水平管道的倒裝。一般情況下不推薦用此安裝方法。此安裝方法不適用於測量一般氣體、過熱蒸汽。可用於測量飽和蒸汽，適用於測量高溫液體或需經常清洗管道的情況。
9、漩渦流量變送器在有保溫層管道上的安裝。測量高溫蒸汽時，保溫層最多不能超過支架高度的三分之一。
10、測壓點和測溫點的選擇。根據測量的需要，需在菲格瑞思漩渦流量變送器附近測量壓力和溫度時，測壓點應在漩渦流量變送器下游的3-5D處，測溫點應在漩渦流量變送器下游的6-8D。
