系統信息
國別 法國
名稱 柯達克M401火控系統 COTAC M401 Fire Control System
研製單位 地面武器工業集團 Groupement Industriel des Armements Terrestres(GIAT),FR
生產單位 地面武器工業集團 Groupement Industriel des Armements Terrestres(GIAT),FR
現狀 生產
裝備情況 1979年開始批生產，現已大量裝備法國和摩洛哥的AMX-10RC輪式裝甲偵察車

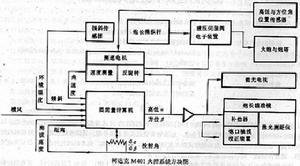

系統組成
觀瞄設備
法國柯達克M401火控系統(1)M504型炮長瞄準鏡以及與其組裝在同一個殼體中的其他裝置該瞄準鏡是索佩朗(Sopelem)公司製造的，與M550/TCV80型雷射測距儀、M421型光學補償器和M553型炮口軸線校正裝置組合成一體。
瞄準鏡的放大倍率為10×，視場為6.8°，還配有視距測距分劃供應時使用。
M421型光學補償器又叫瞄準線偏轉器，配有電了控制裝置，帶有計算機控制的瞄準分劃，可用來自動輸入和顯示射擊提前量。
當主炮炮管下垂或彎曲時，可以利用M553型炮口軸線校正裝置進行準直調節。
M550/TCV80型雷射測距儀由雷射工業有限公司(CILAS)研製，由於瞄準軸線與雷射軸始終保持準直一致，故可以隨時進行測距。
(2)M389型車長周視瞄準鏡 該瞄準鏡可以向炮長指示目標，也可控制機槍的瞄準射擊，應急時還可控制105mm主炮的瞄準射擊。在高低向上可以在-12°～+24°範圍內瞄準，在方位向上可以作與炮塔旋轉方向相反的旋轉，便於車長捕捉目標。當電源發生故障時可以採用瞄準鏡的備用高低和方位控制機構進行目標搜尋和跟蹤。
車長還配有超越控制機構，可以用來控制主炮的瞄準射擊。
(3)DIVT 13B型微光電視系統 該微光電視系統是湯姆遜無線電公司(Thomson-CSF)研製的，能使AMX-10RC輪式裝甲偵察車在夜間以全被動的方式射擊1000～2000m遠的固定和運動目標，射擊控制的速度和精度與白天射擊相同。在白天的強陽光下也可以使用該系統。
該系統由CC8A型電視攝像機、兩個RR107C型電視監視器和BC458B型控制器組成。安裝在主炮左邊的防盾上，與主炮平行一致的CC8A型電視攝像機是1個整體攝像機，光學部件、直徑25mm的超電子倍增矽靶視像管和所有的電子與電壓電路都組合在一起。一個供車長使用，另一個供炮長使用的RR107C型電視監視器，在螢光屏上顯示觀察到的景物和以簡單電子分劃表示的瞄準軸，電子分劃在螢光屏上由計算機定位。BC458B型控制器由車長操作，可以用來起動電視系統和執行一些操作工作。
火控計算機
模擬或數字式火控計算機可以處理由車長控制台上人工裝定的彈種、海拔高度、環境溫度和橫風4種人工裝定參數以及由下述自動感測器輸入的修正參數。
修正量感測器
自動感測器輸入的修正量有雷射測距儀的目標距離、測速電機的目標角速度、傾斜感測器的車體傾斜以及火炮車身的修正量(如炮膛磨損等)。
原理和特點
該火控系統採用非擾動式瞄準控制原理，由於未配備穩定裝置，只適用於短停時射擊固定的運動目標。系統反應時間約為10s。
在典型的目標射擊過程中，炮長先用瞄準鏡捕捉和跟蹤目標，然後將雷射測距按鈕按壓2～3s，以使目標距離輸入到計算機中。射擊提前量只需1.5s就能輸送給火炮。輸入射擊提前量給火炮後，炮長便可進行射擊。
性能數據
總體
測距範圍320～9950m
系統反應時間約10s
瞄準控制方式非擾動式
提前量計算和顯示的總精度約0.1mrad
配用彈種數4種
提前量修正範圍
方位±30mrad
高低0～50mrad
傾斜測量範圍±11°
橫風裝定範圍±10m/s，分5檔
環境溫度修正範圍-15℃～+45℃
海拔高度0～1500m，分3段
M504型炮長瞄準鏡
放大倍率10×
視場6.8°
M550/TCV80型雷射測距儀
工作物質釹玻璃
波長1.06μm
測距精度±5m
光束散度0.5mrad
重複頻率1次/2s或12次/min
M389型車長周視瞄準鏡
放大倍率、視場
用於主炮8×、7.9°
用於機槍2×、31.6°
高低瞄準界-12°～+24°
方位瞄準界360°(可與炮塔作反向旋轉)
最大方位瞄準速度40°/s
最小方位瞄準速度0.6mrad/s
最大高低瞄準速度5.7°/s
最小高低瞄準速度0.6mrad/s
DIVT13B型微光電視系統
焦距210mm
物鏡相對孔徑1:1.5
視場4.1°×5.5°
每幀掃描行數625行
幀頻25Hz
作用距離1000～2000m
照度範圍
夜間使用位置10-4～10+21x
白天使用位置10-1～10+51x
電源直流24V
功耗約100W
