簡介
學名：斯巴特油流指示器別稱：油流觀察器；油流視鏡

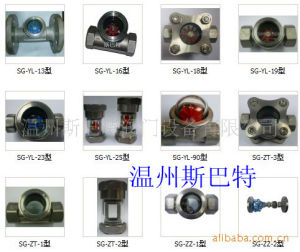

型號：SG-YL；SG-FQ；SG-BB；SG-BL；SG-NZ；SG-ZT
款式：葉輪式；浮球式；玻璃管式；直通式；對夾式；擺板式；指針式
概述
油流指示器屬視鏡類是觀察管道內介質流動情況的必要附屬檔案。廣泛用於管道稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察油介質的流動反應情況，是保障正常生產不可缺少的附屬檔案。其主要連線方式：螺紋式、焊接式、法蘭式。工作原理
通過視窗玻璃透光式或半透光前提下目視介質是否流動或流速快慢情況，從而達到管路及設備是否正常運行。基礎知識
油流指示器（屬視鏡類）與截止閥、保溫閥(屬於閥門同類)它們使用特點，經過長期的觀察、摸索和思考在直通視鏡基礎上進行性能改良技術創新的一種新型視鏡類產品。設計特點
閥體一體化鑄造設計符合儀表閥門製造工藝，外形美觀精密高，抗壓能力更強。製造工藝數控化，質量更可靠。多元化連線方式適應行業標準更廣。安裝方式垂直或水平雙用，拆卸更便捷。雙視窗或單視窗結構透視度高觀察更便利。視窗易拆卸，維護及保養一體化設計更合理。技術參數
螺紋式：DN6-DN100 (1/8-4寸)焊接式：DN6-DN300 (1/8-12寸)
法蘭式：DN15-DN300 (1/2-12寸)
壓力等級：0.6/1.0/1.6/2.5/4.0MPA (150LB-300LB)
玻璃耐壓：鋼化硼矽玻璃片≤2.5MPa 石英玻璃片≤10.0MPa 鋼化硼矽玻璃筒<0.6MPa
石英玻璃筒<0.6MPa
閥體材質：碳鋼（WCB）；不鏽鋼（340/316）；雙相鋼
視窗材質：鋼化玻璃；鋼化硼矽玻璃；石英玻璃
玻璃耐溫：鋼化硼矽玻璃：≤200℃，石英玻璃：1000℃允許急變溫度≤60℃
密封墊片：丁晴橡膠墊片；聚四氟乙烯墊片；金屬墊片；石墨墊片
螺帽螺栓：20# 304 304L 316 316L
密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
法蘭標準：HG GB HGJ JB ANSI JIS DIN BS NF
製造檢測標準：HGJ501-502-86
螺紋標準：G R RC NPT PT BSP
閥體外表：碳鋼防腐油漆或發黑不鏽鋼酸洗處理或拋光
| 品牌 | 斯巴特 | 型號 | SG系列 |
| 類型 | 葉輪式；浮球式；玻璃管式；直通式； 對夾式；擺板式；指針式 | 測量範圍 | 0.2-170（m3/h） |
| 精度等級 | 1 | 公稱通徑 | DN6-DN300（mm） |
| 適用介質 | 水、油、氣體及酸，鹼性液體或毒性氣體 | 工作壓力 | 0.6/1.0/1.6/2.5/4.0（MPa） |
| 工作溫度 | -10~260（℃） | 連線方式 | 螺紋；法蘭；焊接 |
玻璃視窗的維護及保養
1、油流指示器是用於觀察介質的流動反應設備，其視窗玻璃應保持乾淨無灰塵。2、油流指示器的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。
3、視窗玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。
以下提供國家標準玻璃製造工藝物理實驗參數：
耐溫：鋼化硼矽玻璃≤200℃、石英玻璃≤1000℃、鋁矽玻璃≤450℃
耐壓：鋼化硼矽玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁矽玻璃≤6.4MP
4、允許急變溫度<60℃，玻璃因溫差過大造成破裂。
玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86 《壓力視窗視鏡》設計製造和驗收。
