概述

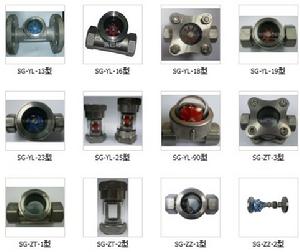

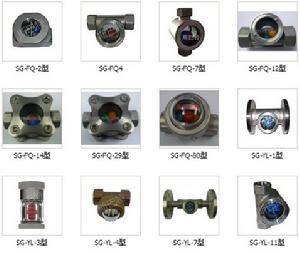

學名:斯巴特直通葉輪視鏡
別稱:葉輪視鏡
型號:SG-YL
直通葉輪視鏡又稱流量指示器(葉輪指示器;葉輪視鏡;水流指示器;油流觀察器;液流顯示器;流量觀察器)屬視鏡類是觀察管道內介質流動情況的必要附屬檔案。葉輪視鏡流量指示器廣泛用於冷卻系統、潤滑系統、供燃料系統、石油、化工、化纖、醫藥、食品等工業生產裝置中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況,是保障正常生產不可缺少的附屬檔案。流量指示器連線方式包括螺紋式流量指示器、焊接式流量指示器、 法蘭式流量指示器。
流量指示器也可用於自動噴水滅火系統,它可以安裝在主供水管或橫桿水管上,給出某一分區域小區域介質流動值,此流動值可送到電控箱便於啟動消防水泵的控制開關。
用於測量或觀察液體、氣體介質的渾濁程度及是否流動情況。
設計及套用特點
1 閥體一體化鑄造設計符合儀表閥門製造工藝,外形美觀精密高,抗壓能力更強。
2 製造工藝數控化,質量更可靠。
3 多元化連線方式適應行業標準更廣。
4 安裝方式立、臥雙用,拆卸更便捷。
5 雙視窗結構透視度高觀察更便利。
6 視窗易拆卸,維護及保養一體化設計更合理。
本體材質 | 碳鋼和不鏽鋼 |
視窗材質 | 鋼化硼矽玻璃、石英玻璃、鋁矽玻璃 |
鋼化硼矽玻璃 | 耐壓2.5MPa,耐溫≤250℃ |
石英玻璃 | 耐壓10MPa,耐溫≤800℃ |
鋁矽玻璃 | 6.4MPa-25MPa,耐溫≤400℃ |
密封件材質 | 丁腈橡膠,聚四氟乙烯 |
玻璃視窗的維護及保養
1、葉輪視鏡是用於觀察液體、氣體、蒸汽等介質的流動反應設備,其視窗玻璃應保持乾淨無灰塵。
2、葉輪視鏡的視窗玻璃屬宜損件,安裝視鏡時要小心輕放。
3、視鏡玻璃耐溫耐壓有一定的局限,具體根據實際情況而定。
以下提供國家標準玻璃製造工藝物理實驗參數:
耐溫: 鋼化硼矽玻璃≤200℃、石英玻璃≤1000℃、鋁矽玻璃≤450℃
耐壓: 鋼化硼矽玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁矽玻璃≤6.4MP
4、允許急變溫度<60℃,玻璃因溫差過大造成突然破裂。
玻璃檢測標準:參照《化工管道手冊》和HGJ501-502-86 《壓力視窗視鏡》設計製造和驗收。二、選型參數表
品牌 | 斯巴特 | 型號 | SG-YL系列 |
類型 | 葉輪式 | 測量範圍 | 0.2-180(m3/h) |
精度等級 | 1 | 公稱通徑 | DN6-DN400(mm) |
適用介質 | 水、油、氣體及酸,鹼性液體或毒性氣體 | 工作壓力 | 0.6/1.0/1.6/2.5/4.0(MPa) |
工作溫度 | -10~195(℃) | 連線方式 | 螺紋;法蘭;焊接 |
