水雷戰艦分類發展

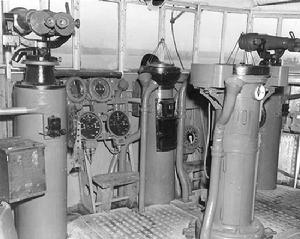

水雷戰艦--歷史著名掃把星戰艦磁性水雷──在各種非觸發引信水雷中，磁性水雷是最早誕生的一種。它可感套用一定距離內通過的艦船所形成的磁場。世界上最早的磁性水雷是由德國在第二次世界大戰前夕首先研製成功的。1939年9月，德國在英國泰晤士河口到哈姆貝爾附近的海域布設了磁性沉底水雷。英國使用已往對休觸發性錨雷的掃雷具進行了掃雷，但一無所獲。而當英國軍艦進入掃過雷的海城時，卻先後有17艘軍艦被水雷炸沉。後來一架德國布雷飛機把磁性沉底水雷誤拋在距離岸不遠的淺灘。才使英國得到了2顆磁性水雷，經解剖研製發現了其中奧秘。
音響水雷──音響水雷也是一種非觸發水雷。它安有音響引信，能夠感應一定距離內艦船發動機和螺鏇槳發出的噪聲，從而引爆水雷。德國在第二次世界大戰初發明音響水雷，於1940年8月首次在英國沿海布設。鞏固用拖著電磁掃雷具的艦船進行掃雷，一個水雷也未掃掉，英國海軍再一次陷入被動境地。
水壓水雷──根據流體力學原理，液體在流速的地主壓力小，流速小的地方壓力大，靜止液體比流動液體壓力大。1944年1月，德國海軍少校弗蒂設計製造出世界上第一種水壓水雷 “蚝雷”。蚝雷頂部的水壓感受器可以感受到艦船航行時所產生的水壓變化，以引爆水雷。由於世界各國至今也難以製造出能夠模擬艦船航行時所產生的水壓變化的掃雷具，所以 水壓水雷是一種很難掃除的水雷。1944年6月初，納粹德國在多佛爾海峽布設了216個蚝雷，4天內炸沉了盟軍29艘艦船，炸傷多艘。
水雷戰艦宣傳介紹片自導水雷----MK60“捕手” MK60“捕手”是目前世界上唯一服現役的自導水雷，它實際上是一種錨泊的聲自導魚雷。美國海軍從1977年開始裝備 MK60水雷，主要用於封鎖具有戰略意義的深水航道，以達到限制敵方核動力彈道飛彈潛艇行動的目的。該雷總重908千克，長 3.68米，直徑 533毫米，最大布放深度 760米，戰鬥部為 MK46—4型輕型自導魚雷。 MK60水雷的自導魚雷由密封容器封裝，用雷錨固定在水中，密封殼體用鋁合金製造，具有正浮力，使殼體在水中呈垂直狀態。水雷的目標探測識別和控制系統可對水下目標進行探測、定位、分類並能區分敵友潛艇，識別潛艇信號和干擾信號。一旦確定攻擊目標，殼體開蓋，海水進入密封容器使殼體傾斜，至 30@時，MK46魚雷便發射出殼體，進行環形搜尋 ；當探測到目標時，魚雷便導向目標實施攻擊。若沒發現或失去了目標，魚雷可重新進行搜尋，以攻擊目標。魚雷的最大航程為 11千米，警戒半徑為 1000米，戰鬥服役期為6個月。當水雷服役期滿又不能回收時，雷上的聲控裝置就會自動失效，或令魚雷自行銷毀，以防止敵方撈走或妨礙己方艦艇行動。
遙控水雷----“風暴” “風暴”遙控水雷系統是瑞士在 80年代研製的，它由控制台和遙控水雷組成，一個控制台可遙控 5枚水雷。遙控方式有兩種：無線電遙控方式和水聲遙控方式。前者最大遙控距離為500千米，後者為 40千米，控制台可安放在岸台、飛機、潛艇或水面艦艇上。 “風暴”遙控水雷是魚雷和水雷的結合體。它可以像一般水雷那樣長期布放在水下，又可以在近岸防禦中像魚雷那樣阻擋和摧毀敵人的水面艦艇，實際上是一個裝有水雷戰鬥部的遙控水下航行體。該雷可由水面艦艇、潛艇和直升機布放，布放深度可達150米。平時水雷放置在一個懸浮水中的水鼓上，水鼓同錨固定，水鼓上有雷體自動解脫裝置、接收天線和電纜等； 水鼓內有蓄電池，水雷可在水下待命2 年。作戰時，遙控水雷由控制台用預先設定的水聲信號或低頻無線電信號啟動。水雷收到信號後，立即釋放 50千克的主壓載，上浮到距水面20米的位置轉入水平航行，並將雷上1.5米長天線伸出水面。此時，遙控台可在100千米範圍內控制水雷的航行。引導水雷進入正確的攻擊航向，當雷航行到離目標500米處，水雷再次上浮，水雷中的雷達、聲納和電視攝像機開始工作，將目標數據或圖像發回控制台，控制台隨後發出攻擊目標的信號；當水雷距攻擊目標 20米時，由雷達進行末制導，並由撞發或近炸引信引爆水雷。“風暴”水雷長度為 5米，最大直徑550毫米，總重650千克，裝藥量170千克，水雷的最高航速 20節，最大航程 100千米。它主要用來攻擊水面艦艇。
水雷戰艦演習中多感測器的沉底水雷----“石魚” 由英國馬可尼水下系統公司研製的“石魚”水雷，是典型的具有預編程式、微機控制、多路感測器的現代沉底雷。這種水雷可由飛機、水面艦船和潛艇布放，主要用來打擊水面艦艇和潛艇。“石魚”水雷為圓柱體，總長 2.4米，直徑533毫米，總重 990千克。雷載計算機可控制雷上感測器對目標進行探測和評估，而且使用聲、磁和壓力感測器進行聯合操作；此外，還可利用有線遙控、聲遙控和計算機軟體程式來控制水雷的一切功能，包括選擇目標、估計最近的目標接近點和引爆。“石魚”水雷內裝有的600千克的炸藥，足以對任何目標造成傷害。“石魚”的儲存壽命為 20年，水下服役期為 2年，最大使用海深為 200米。
自航水雷----MK67 現代布雷方式以潛艇布雷最為隱蔽，為此很多國家都研製了能穿越敵方防潛設施的潛布自航水雷。所謂自航，就是布雷潛艇可在距離預定布雷水域10千米以外，將水雷從潛艇的魚雷管中發射出去，利用水雷自身的動力裝置航行一段距離後，到達預定水域。 目前世界最為著名的自航水雷是美國的 MK67。該水雷由 MK37魚雷改裝而成，拆除了魚雷的戰鬥部，裝上包括雷管、保險裝置、點火裝置或目標探測裝置和電池及主炸藥的裝藥段，並對魚雷的制導和控制機構也加以改裝。改裝後的MK67水雷長 4.9米，直徑 485毫米，重 754千克，內有裝藥148.5千克。 MK67是美國海軍為在敵人控制的水域秘密作戰而設計的多感應機動水雷，它可布放在100米深的淺海。發射後，未打開保險的水雷由魚雷推進到預定位置，再沉人海底並自動打開保險，等待目標。MK67 水雷的航程最大可達20千米。
會主動攻擊的 PMK—1型反潛水雷----水雷一般是待在水中，被動地等待目標進入其作用半徑，觸發後產生爆炸，毀壞目標。而俄羅斯的新型水雷 PMK—1型反潛水雷卻反其道而行之，它把水雷與能發射水下火箭助飛魚雷的發射裝置組合在一起，可探測和識別潛艇或水面艦艇，推算出目標的航向和航速，建立相應的截擊彈道，然後發射火箭助飛魚雷，主動攻擊目標。魚雷上裝有觸發、非觸發和定時引信，任一引信動作時都會引起裝藥起爆，達到重刨目標的目的。 PMK-1型水雷全長7.83米，直徑533毫米，總重1850千克；使用水深200米～400米，其火箭助飛魚雷的航速約120節，航程數百米，裝有300千克～350千克炸藥。PMK—1型水雷的水下服役期為1年～2年。

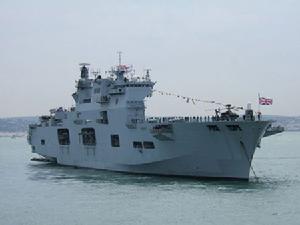

現代水雷戰艦定向攻擊水雷----MSHM MSHM是前蘇聯海軍在80年代裝備的新型定向攻擊水雷，屬於火箭上浮短索錨雷，是飛彈技術在水雷武器中的成功套用。它可由水面艦艇、潛艇和飛機布放，主要用於打擊大陸架水深範圍內的水面艦艇和潛艇，因此也被稱作大陸架水雷。 MSHM水雷主要由簡體、目標探測和控制裝置、可控尾翼的火箭戰鬥部和雷錨等組成。水雷全長 4米，直徑 533毫米，總重 820千克。水雷一經布放到位，便位於雷索頂端處垂直向上。當目標探測裝置探測到目標時，水雷就自動啟動其主動聲引信，並計算出火箭戰鬥部的彈道和相應的火箭後翼的舵角，然後筒體開蓋，火箭發動機點火，戰鬥部脫殼而出，按照預定的彈道飛向目標。水雷內裝有 350千克炸藥，火箭工作時間為 25秒。MSHM水雷的布放海深為 60米～300米，水下服役期為 1年。
奇特的水下伏兵----“海膽”水雷 這是一種極其敏感，又能控制自己的水雷。當敵艦艇在較遠的海域航行時，它即使已經探測到，卻能“理智”地控制住不爆炸；直到敵艦艇日益逼近身旁時，才“轟隆”一聲巨響，與敵艦艇同歸於盡。 提起“海膽”水雷，不能不想到它那諸多優異的特性：一是技術先進，雷上由於裝有十分先進的微信息處理機和靈敏的聲音、磁性、水壓感測器，程式可以控制，因而能時刻待機“殺敵”。二是布設方便、隱蔽、安全，“海膽”水雷既可以用艦艇從空中投布，也可以用艦船在海面布設，還可以用潛艇由水下悄悄施放。雷上裝有一套可變延遲裝置， 使水雷只有完全在安全水域布設好後才會引爆， 而不會 “調皮搗蛋”，任意爆炸。不僅如此，雷內還設有引爆取消裝置，即水雷可在規定的時間之後完全失效。三是有效期長，“海膽”水雷外殼堅固且比較耐海水腐蝕，壽命長達數十年。四是彈頭多樣，“海膽” 水雷備有大、中、小三種彈頭，分別重 750千克、500千克、250千克。根據作戰對象和海域的不同，可選擇不同的彈頭。五是控制裝置十分可靠，這種水雷的控制裝置是一個非常牢固的容器，並被連線於所選擇的彈頭上。六是可選用不同的探測裝置，“海膽”能依據需要選用聲音探測裝置、磁力針和水壓探測裝置。七是具有自檢裝置，“海膽” 能夠自行檢查故障，一旦發現故障，便會自動失效。 總之，“海膽”水雷上的聲音、磁性、水壓三種感測器極為靈敏，爆炸威力頗大，有效距離較遠，敵艦艇遇到它，既難以清掃又無法繞開。所以，不少國家海軍對“海膽”格外偏愛。
未來的海底驚雷----跨世紀水雷 眼下，各國海軍都在運用高新技術，加緊研製面向21世紀的新概念水雷武器。

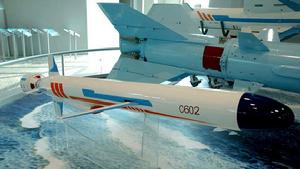

現代先進水雷戰艦子母錨雷----錨雷是由內裝感測器、發火裝置、炸藥的雷體、雷錠以及將雷體和雷錠連線在一起的雷索構成。對於傳統的錨雷，感測器、發火裝置及炸藥是裝在雷體中，而雷錠只是通過調節放出雷索的長度來對水雷的定深度進行控制；然後，只作為重物起系留作用。目前國外正在研製一種即使由於掃雷作業而誘爆雷體或將其掃除，其雷錠仍可作為一枚水雷而起作用的特種錨雷。這種錨雷由雷錠和雷體組成。雷錠和雷體內部都裝有炸藥，還有檢測雷體消失的感測器。雷體爆炸或被掃後，雷錠還可作為沉底水雷使用。這樣，一枚水雷可進行兩次攻擊，並可根據引信的不同設定，攻擊兩種不同的目標。
軟體水雷----現役大多數水雷的炸藥都是裝在金屬耐壓殼體中，具有一定的特徵形狀，其表面聲反射率較大，易被對方滅雷具探測到。日本前不久發明了一種利用橡膠或高分子化合物等柔軟材料作為雷體的 水雷，由於其聲反射率較小，並且布設在海底後形狀不定，從而給獵雷系統的探測與搜尋帶來了極大的麻煩。德國也發明了一種採用橡膠或塑膠膜製成的柔性雷體，內裝液態炸藥。由於液態裝藥的聲阻和海水的聲阻相同，並且柔性藥袋在海底呈不同的形狀，所以獵雷聲納難以探測到這種沉底水雷。
線控水雷----近年來丹麥研製成功一種由標準電纜控制，用最新工藝製造的 MIP—19水雷。這種非觸髮式沉底水雷，裝有聲、磁感測器。同時，它通過控制電纜與岸上的水雷控制裝置相連線，可由岸控進行保險、解除保險或起爆，也可自控起爆。作為一般沉底雷使用時適用水深 20米。整個水雷系統由水雷、配電箱和控制裝置組成，由輕型電纜及接頭連線，操作方便快捷。當控制電纜被破壞時，水雷自動進入自控狀態。
聲納浮標水雷----日本海軍近期發明了一種聲納浮標水雷，通過連線電纜將聲納浮標與錨雷或沉底雷組合在一起。聲納浮標與連線電纜的感測器一起裝在水雷內，由飛機等運載平台向海上投放。投放後，連線電纜釋放，聲納浮標浮在水上，水雷則下沉到設定深度或海底。聲納浮標接收由飛機上控制中心發出的無線電控制信號，並接收水雷提供的各種數據作為應答信號傳送出去，使水雷受控而動作。
模組式水雷----由美國設計的模組式水雷包括兩個不同類型的標準模組：第一種為啟動部件；第二種為炸藥部件。所用的炸藥是三硝基甲苯，炸藥量為 150千克。利用上述模組系統，可減少存放的雷種數，維護保養也較簡單，根據需要很容易裝配成適合各種特殊情況的雷種，如可以裝配出一種能從各種艦船或直升機上布放的模組水雷。電於它的形狀鏇轉對稱，因此所需的裝卸設備可以標準化，能從水面艦艇和其他各類船隻上滾下布放。
重力引信水雷----這是一種採用重力感測器的新型水雷。當艦船通過該水雷的上方時，安裝在水雷中的重力計通過鑑別設定在其輸出信號的閾值來決定是否引爆水雷。超過規定重量的艦船通過水雷上方時，就能使水雷起爆。否則重力計就檢測不出設定的重力變化。這樣，只有用重力與目標艦船同樣的物體才能進行掃雷，從而提高了該種水雷的抗掃性能。重力引信水雷是一種非觸發水雷，對非磁性、無噪聲艦船也能感應，費效比很高。上述水雷的重力感測器包括超導重力計、彈簧式重力計或弦線重力計等，採用一種即可檢測艦船通過時的重力變化。
艦載反水雷武器----艦載反水雷武器是用來發現、掃除、消滅水雷的水中武器，它包括各種掃雷具和獵雷武器，它是突破敵水雷封鎖，保障戰時海上航道暢通，戰後清掃雷障的主要手段，是海軍不可缺少的艦載武器。反水雷武器於19世紀末才出現，第一次世界大戰期間，廣泛地使用艦艇拖曳的接觸掃雷具。第二次世界大戰期間，為了清除新出現的非觸發沉底雷，發展了一些模擬艦艇物理場(聲、磁等)的非接觸掃雷具。獵雷武器是從60年代開始研製的，70年代初，法國首先研製成PAP104獵雷武器，於1972年裝備在“女妖”級獵雷艇上。同時掃雷具仍在繼續發展，陸續研製出遙控掃雷具、艇具合一掃雷具等。 掃雷具按工作原理，分為接觸掃雷具和非接觸掃雷具；按攜帶方式，分為拖曳掃雷具、艇具合一掃雷具、遙控掃雷具；按使用水域，分為海洋掃雷具和江河港灣掃雷具。 掃雷具的優點是掃雷寬度大，特別是接觸掃雷具具有較好的作業效率。但是，目前水雷戰往往同時使用多種水雷，既有錨雷，也有沉底雷，而且具有較好的抗掃性，使掃雷愈加困難。掃雷具的發展趨勢是增大掃雷深度，提高掃雷可靠性和作業效率。 艦載獵雷武器是用來對水雷進行探測、定位、識別、消滅的反水雷武器，它由獵雷聲納、導航定位、設備顯示控制裝置和滅雷具組成。滅雷具是獵雷武器的核心。 滅雷具有兩種結構形式，一種是遙控潛水器，一種是自航潛水器。後者已大量推廣，如法國的“PAP-104”滅雷具，美國的“MNV”滅雷具。滅雷具的優點是能準確清除各種類型水雷，並不受水雷引信種類和設定方式的限制，作業效果較好。但是對大深度、大流速水域中的水雷清除有一定困難。滅雷具的發展趨向是進一步增大工作深度，提高在能見度惡劣水域中的識別能力。為在戰時緊急打通航道，一些國家還發展了應急炸雷系統和破雷船。 法PAP104滅雷具 法PAP104滅雷具，世界上最早使用的滅雷具，1972年服役，現已發展到5個型號。
軍事演習

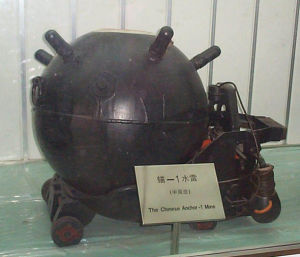

中國水雷美《海軍時報》報導，美海軍官員22日稱，近300名船員和5艘水雷戰艦隻將於22日抵達聖地亞哥海軍站，開始執行為期6個月的部署。這期間，他們將參加一系列獵雷和國土安全演習。
美海軍第2艦隊發言人格雷格·蓋伊森稱，“勇士號”反水雷艦將在部署期間前往太平洋東海岸，參加在南加州沿海舉行的一系列獵雷演習。“角鬥士號”反水雷艦以及“黃鸝號 ”、“伯勞鳥號”和“鸕鶿號”海岸獵雷艇將隨“勇士號”一同參演。
這些艦隻還將於下月與“斯坦尼斯號”航母攻擊戰鬥群一起參加一場聯合作戰部隊訓練演習；明年早些時候與海岸警衛隊參加一場國土安全演習。
這些艦隻是8月18日離開德克薩斯因戈勒塞特母港，穿越巴拿馬運河，前往聖地亞哥的。
海軍戰爭

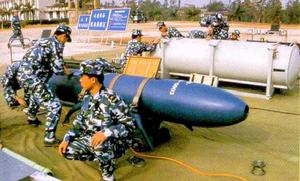

中國製造的水雷戰艦美國海軍“杜魯門號”航空母艦5日將在8艘水面艦艇簇擁下，離開美國東部諾福克海軍基地，開赴海灣海域。另有一艘戰艦從新澤西州出發後將與艦隊匯合。美軍事分析家認為，一旦美國政府作出對伊拉克實施軍事打擊的決定。該艦隊擁有的艦載飛機肯定會參加“倒薩”空襲行動。
隨“杜魯門號”航母戰鬥群出發的有8000多名艦員和海軍陸戰隊員。這支龐大的艦隊將替換6月20日部署在海灣水域的“喬治·華盛頓號”航母戰鬥群。美軍航空母艦執行海外部署任務的時間通常為6個月，這就意味著“喬治·華盛頓號”航母可能將在聖誕節前後返航。但是，美國海軍還沒有宣布“華盛頓號”的返航時間。
預計“杜魯門號”將在三周內抵達海灣海域。海軍高層官員拒絕評論該艦在“倒薩”行動中將發揮的作用。可能同“杜魯門號”一起“倒薩”的航母還包括，已經部署在波斯灣執行反恐任務的“亞伯拉罕·林肯號”；上個月離開聖地亞哥，幾日後將抵達海灣水域的“星座號“和母港設在日本的“小鷹號”。
“尼米茲號”和“小鷹號”於12月底也將相繼開赴海灣。這樣，美國在海灣地區將有6個航母作戰群可供調遣，以應付可能發生的戰爭。軍事分析家普遍認為，實力有限的伊拉克海軍已在1991海灣戰爭期間遭到重創，不足以對美國艦隊構成嚴重威脅。美海軍面臨的最大威脅是伊拉克設定在水中的地雷。上次海灣戰爭中，美軍兩艘艦艇就吃過伊拉克水雷的虧。
回顧歷史
中國最早製造的水雷戰艦作為中國古代科技領先的朝代，明朝對中國乃至世界文明作出了很多偉大貢獻。但它在軍事技術方面取得的四個世界第一，卻鮮為人知。 首創“水雷戰”擊沉日本戰艦 早在16世紀，各種類型的水雷就已經成為明朝海軍的重要武器。1549年製造的“水底雷”，可稱為世界上第一枚水雷。該雷用木箱做雷殼，油灰粘縫，下面的繩索連線鐵錨，控制深度，人工操縱擊發，比西方製造和使用水雷早了200多年。第一顆定時爆炸水雷是1590年製造的“水底龍王炮”。
該雷用牛脬做雷殼，內裝黑火藥，用香點火作引信，憑藉香的燃燒時間來定時引爆水雷。第一顆觸發水雷是1637年明朝末年製造的“混江龍”水雷，該雷通過與艦船直接接觸進行引爆。
水底龍王炮
據史料記載，在萬曆年間的抗日援朝時期，明朝海軍曾使用“水底雷”一舉擊沉日本一艘大型戰艦，這是人類歷史上第一次使用水雷取得實際戰果，比日俄戰爭(1903～1905)中的水雷戰早了近3個世紀。
火龍出水

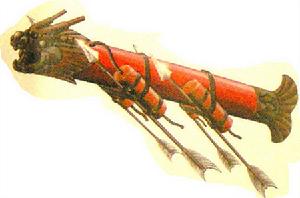

“火龍出水”是反艦飛彈“鼻祖” 明朝在16世紀發明的“火龍出水”是一種用於水戰的兩級火箭。“火龍”的龍身由約1.6米長的薄竹筒製成，前邊裝一個木製龍頭，後邊裝一個木製龍尾。龍體內裝有火箭數枚，引線從龍頭下的孔中引出。龍身下前後共裝4個火箭筒。前後兩組火箭引線扭結在一起。前面火箭藥筒底部和龍頭引出的引線相連。發射時，先點燃龍身下部的4個火藥筒，推動火龍向前飛行。火藥筒燒完後，龍身內的神機火箭點燃飛出，射向敵人。這種火箭已經套用了火箭並聯(4個火藥筒)、串聯(兩級火箭接力)原理。它用於水戰時，可在水面上飛行數公里遠。當飛向敵艦時從龍嘴發射火箭直接攻擊對方艦艇。這是人類歷史上第一種從戰艦上發射的大型遠程火箭武器，堪稱“反艦飛彈鼻祖”。明朝海軍也因此成為世界戰爭史上第一支裝備和使用反艦火箭的海軍。
鐵殼地雷
最早使用觸髮式地雷 明代工匠設計製造了人類歷史上最早的、由鋼輪壓火擊發引爆的鐵殼地雷。明朝陸軍廣泛裝備了這種地雷，並用它在江浙地區多次重創進犯的倭寇。這是人類歷史上首次在實戰中使用非人工引爆的觸髮式地雷，西方到18世紀以後才有類似的武器。
虎蹲炮
第一支騎炮兵 明朝陸軍曾裝備有一種“虎蹲炮”。此炮首尾長2尺，炮頭由兩隻鐵爪架起，外形酷似一隻蹲臥的老虎，看起來煞是威風。開火前，先裝填5錢重的鉛彈或石子上百枚，再用一個重30兩的大鉛彈或大石彈壓頂，發射時大小子彈齊飛出去，殺傷力驚人。該炮重量輕，體積小，非常適合騎兵用戰馬直接馱帶，由此便催生了明朝陸軍的騎炮兵。這也是人類歷史上第一支騎炮兵，又領先了西方大約200年。
