簡介
管道視鏡參照《化工管道手冊》和HG501-502-86《壓力容器視鏡》等有關資料設計製造，也可按設計製造。接管法蘭一般按HG0594-97標準執行。
用途及結構
它具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，並且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
用途
視鏡可用於溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
結構
水流視鏡主要技術參數及組件
螺紋式：DN6-DN100(1/8-4寸)
焊接式：DN6-DN300(1/8-12寸)
法蘭式：DN15-DN300(1/2-12寸)
水流視鏡 壓力等級：0.6/1.0/1.6/2.5/4.0MPA(150LB-300LB)
玻璃耐壓：鋼化硼矽玻璃片≤2.5MPa石英玻璃片≤10.0MPa鋼化硼矽玻璃筒<0.6MPa石英玻璃筒<0.6MPa
閥體材質：碳鋼（WCB）；不鏽鋼（340/316）
視窗材質：鋼化玻璃；鋼化硼矽玻璃；石英玻璃
玻璃耐溫：鋼化硼矽玻璃：≤200℃，石英玻璃：1000℃允許急變溫度≤60℃
密封墊片：丁晴橡膠墊片聚四氟乙烯墊片金屬墊片石墨墊片
螺帽螺栓：20#304304L316316L
密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
法蘭標準：HGGBHGJJBANSIJISDINBSNF
水流視鏡 製造檢測標準：HGJ501-502-86
螺紋標準：GRRCNPTPTBSP
閥體外表：碳鋼防腐油漆或發黑不鏽鋼酸洗處理或拋光
視鏡的維修與保養
1、視鏡是用於觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持乾淨無灰塵；
水流視鏡 2、視鏡的視窗玻璃屬於宜損件，安裝視鏡時要小心輕放；
3、視鏡玻璃耐溫耐壓有一定的局限，
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂，請注意保養。

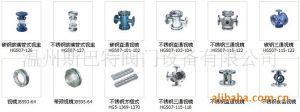

型號
SG-BB擺板式、SG-YL葉輪式、SG-NZ逆止型、SG-ZT直通式、SG-BL玻璃管式、SG-ZZ指針式、SG-FQ浮球式
