概述
觀視鏡是工業管道裝置上的主要附屬檔案之一
簡介
學名：觀視鏡

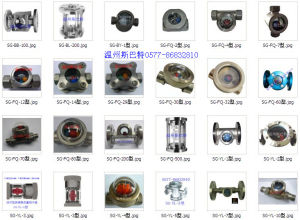

溫州斯巴特觀視鏡英文：Viewmirror
別名：水流指示器、水流視鏡、水流觀察器、液流觀察器、流量指示器、直通視鏡、單管式視鏡、浮球視鏡、葉輪視鏡、油流觀察器、監流器、示流器等
觀視鏡是工業管道裝置上的主要附屬檔案之一，廣泛套用於石油、化工、醫藥、食品等工業生產裝置的管道或容器設備中。通過它隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
管道視鏡參照《化工管道手冊》和HG501-502-86《壓力容器視鏡》等有關資料設計製造，也可按設計製造。接管法蘭一般按HG0594-97標準執行。
觀視鏡用途及結構、特點
1、用途：視鏡可用於溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
2、結構：視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
3、特點：它具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，並且還同時具有良好的流量調節功能和關閉密封特性，視鏡在管道大中口徑、中低壓力的使用領域中起主導窺視形式。

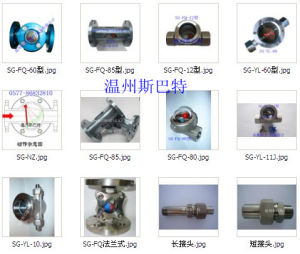

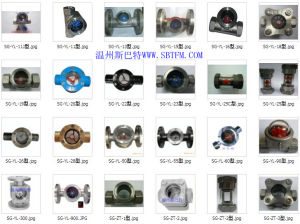

4、類型：玻璃管式、直通式、單管式、對夾式、三通式、四通式、方框式
5、連線方式：法蘭式、螺紋式、焊接式、卡套式
6、規格、壓力、組件及材質
螺紋式：DN6-DN80(1/8-3寸)
焊接式：DN6-DN300(1/8-12寸)
法蘭式：DN15-DN300(1/2-12寸)
壓力等級：0.6/1.0/1.6/2.5/4.0MPA(150LB-300LB)
閥體材質：碳鋼（WCB）；不鏽鋼（340/316）；銅
視窗材質：鋼化硼矽玻璃石英玻璃
密封墊片：丁晴橡膠墊片聚四氟乙烯墊片金屬墊片石墨墊片
螺帽螺栓 20#304304L316316L
密封面 突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
法蘭標準 HGGBHGJJBANSIJISDINBSNF
製造檢測標準 HGJ501-502-86
工作溫度 碳鋼:-30℃~+350℃不鏽鋼:-80℃~+480℃
玻璃耐溫 鋼化硼矽玻璃：≤200℃，石英玻璃：1000℃
玻璃耐壓 鋼化硼矽玻璃片：≤2.5MPa石英玻璃片：≤10.0MPa
鋼化硼矽玻璃筒：＜0.6MPa石英玻璃筒：＜0.6MPa
允許急變溫度 ≤60℃
外表 碳鋼:防腐油漆不鏽鋼:酸洗處理或防腐油漆

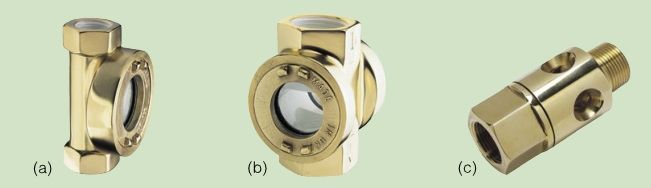

觀視鏡觀視鏡的種類
觀視鏡進口連線處為縮小通徑，通過觀視鏡時可提高湍流程度，這樣便於在觀視鏡中監測到任何流體。觀視鏡提供單視窗、雙視窗和多視窗。
一些觀視鏡上可以安裝上光源，這樣便於觀測。
觀視鏡觀視止回閥
觀視止回閥就是把觀視鏡和止回閥結合到了一起，在流管的頂部出口有一個鋼球，當有流體正向流過時，鋼球離開閥座，允許流體流過。流體逆向流動時鋼球壓在閥座上，鋼球的動作狀況可以通過觀視窗觀測到。觀視止回閥可以作為觀視鏡觀察疏水閥的排放狀況，而鋼球的位置可以指示是否有冷凝水排放，疏水閥後有提升時，無需安裝單獨的止回閥，簡化了安裝。觀視止回閥尤其適合安裝在帶破汽鎖裝置的疏水閥後。
觀視鏡止回閥
