水工建築物裂縫處理
正文
水工建築物由於各種因素產生的裂縫的處理措施。其目的是恢復其整體性和抗滲功能，保持或增強結構強度和耐久性。由於裂縫是水工建築物常見的缺陷，有些對安全威脅很大，一旦發現，必須查明原因，分別對待。由於不同種類的裂縫有不同的危害程度，因而應根據裂縫所在的部位和成因,以及建築物的工作狀態等差別,選擇不同的處理方法和適當的處理時機。如一般裂縫都應儘早處理；混凝土溫度裂縫宜在低溫季節處理；對不影響結構強度、耐久性和整體性的輕微裂縫，一般僅做封閉處理或暫不處理。裂縫的成因及分類 水工建築物產生裂縫的原因比較複雜，主要有設計不周、施工質量差、運用管理不善和遭遇地震、超標準洪水等意外情況，有的是由單一因素引起,有的則是多種因素所致。裂縫按成因可分為:沉陷縫、乾縮縫、溫度縫、應力縫、施工縫、滑坡縫、冰凍縫、振動縫等。
土工建築物裂縫處理 可分下列各類。
乾縮及冰凍裂縫處理 此類裂縫多產生在土體表面，呈龜紋狀，危害性並不大，只需沿縫開挖後將表面封閉壓實或在表面鋪一層砂性土保護層即可。

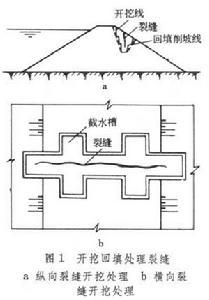

沉陷裂縫處理 此類裂縫多產生在壩體與岸坡或河床與台地接合段、壩體合龍段、分區或分期填土交接處、壩下埋管部位、壩體與溢洪道邊牆接觸部位以及心牆或斜牆上。常用的處理方法有開挖回填(圖1)、灌漿、開挖回填與灌漿相結合等。

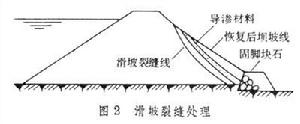

水工建築物裂縫處理
水工建築物裂縫處理振動裂縫處理 此類裂縫多產生在壩體與岸坡接合處、壩體與剛性建築物接合處、壩頂或接近壩頂的壩坡上。處理方法根據裂縫深淺而異。裂縫較淺時，一般採用開挖回填處理。深層裂縫，則可採用開挖回填與灌漿相結合的方法。
混凝土建築物裂縫處理 分為下列各類。
表面裂縫處理 表面裂縫一般對結構強度無影響，但影響抗沖耐蝕或容易引起鋼筋鏽蝕的乾縮縫、沉陷縫、溫度縫和施工縫都要處理，處理方法有五類。①表面塗抹：即用水泥漿、水泥砂漿、防水快凝砂漿、環氧基液或環氧砂漿等塗抹在裂縫部位的混凝土表面，塗抹前需對混凝土面鑿毛,並儘可能使糙面平整。②表面粘補:即用膠粘劑把橡皮、氯丁膠片、塑膠帶、玻璃布或紫銅片等止水材料貼上在裂縫部位。③鑿槽嵌補：即沿裂縫鑿一深4～6cm的“V”形、“
”形或“
”形槽,槽內嵌填環氧砂漿、預縮砂漿(乾硬性砂漿)、瀝青油膏、瀝青砂漿、瀝青麻絲或聚氯乙烯膠泥(圖3)等防水材料,當嵌填瀝青材料或膠泥時，表層要用水泥砂漿、預縮砂漿或環氧砂漿封面保護。④噴漿修補：即在經鑿毛處理的裂縫部位噴射一層密實且強度高的水泥砂漿保護層。根據裂縫所在部位、性質和修補要求及條件，可分別採用無筋素噴漿、掛網噴漿結合鑿槽嵌補等處理方法。⑤加防滲層：即在產生多條裂縫的上游面普遍加做澆注式瀝青砂漿或瀝青防滲層，或加做塗抹式環氧樹脂防滲層或噴漿防滲層。
水工建築物裂縫處理裂縫綜合處理 此法適用於嚴重影響結構強度或可能影響建築物整體穩定與安全的裂縫。處理方法是除對裂縫本身進行表面或內部處理外，還要騎縫加混凝土三角形或圓形塞，或採取預應力錨固、 灌漿錨桿、 加箍、加撐或加大構件斷面等加固措施，有時還要輔以排水減壓措施。
配圖
相關連線
http://www.czjky.com/liefengzhongxin.asp
