氣體透過率測試儀

氣體透過率測試儀適用於塑膠薄膜、複合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過率、溶解度係數、擴散係數、滲透係數的測定。詞條主要接受喔啊了氣體透過率測試儀的主要技術指標。

氣體透過率測試儀

產品概述

名稱：氣體透過率測試儀

別稱：壓差法氣體滲透儀，氣體透過量測試儀，透氣性測試儀

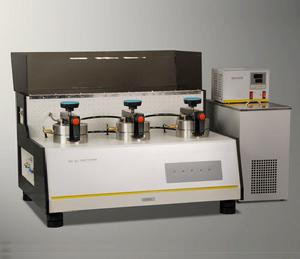

氣體透過率測試儀VAC-V2

用途：適用於塑膠薄膜、複合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過率、溶解度係數、擴散係數、滲透係數的測定。

標準：GB 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A、YBB 00082003

產品特徵

計算機控制，全自動試驗
測定試驗氣體透過率、溶解度、擴散與滲透係數
比例與模糊兩種試驗過程判斷模式
量程擴展模組
三腔獨立測試
恆溫控制
可選濕度控制
任意溫度下的數據擬合功能
可擴展有毒、易爆等危險氣體的試驗
標準膜快速校準
RS232接口
網路傳輸接口支持區域網路數據集中管理與網際網路信息傳輸

測試原理

測試原理圖

將預先處理好的試樣放置在上下測試腔之間，夾緊，首先對低壓腔（下腔）進行真空處理，然後對整個系統抽真空，當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恆定的壓差（可調），這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

技術指標

壓差法氣體透過率測試儀

測試範圍： 0.05 ～ 50,000 cm3/m2·24h·0.1MPa（常規）
上限不小於500,000 cm3/m2·24h·0.1MPa（擴展體積）
註：常規和擴展體積通過體積填塊來選擇
控溫範圍：5℃～95℃
控溫精度：±0.1℃
控濕範圍：0%RH、2%RH～98.5%、100%RH（濕度發生裝置另購）
控濕精度：±1%RH
真空精度：0.1Pa
測試腔真空度：<20Pa
試樣尺寸：Φ97mm
試樣數量：3 件(數據各自獨立)
透過面積：38.48cm2
試驗氣體：O2、N2、CO2 等氣體（氣源用戶自備）
試驗壓力：-0.1MPa～+0.1MPa （常規）
氣源壓力：0.4MPa～0.6MPa
接口尺寸：Φ6mm聚氨酯管
主機尺寸：760mm(L)×575mm(B)×450mm(H)
電 源：AC 220V 50Hz
主機淨重：88kg

儀器配置

標準配置：主機、恆溫控制器、伺服器、專業軟體、專用取樣器、真空脂、快速定量濾紙、真空泵（進口）
選 購 件： 取樣刀片、真空脂、真空泵油、快速定量濾紙、濕度發生裝置
註：本機氣源接口系Φ6mm聚氨酯管；氣源、蒸餾水用戶自備。
