簡介

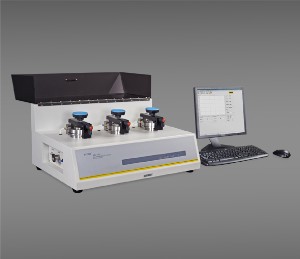

氣體透過率測定儀（Gas Transmission Rate Tester），又稱為氣體透過率測試儀，透氣儀，透氣性測試儀。氣體滲透儀是用於氣體透過率、溶解度係數、擴散係數、滲透係數測定的檢測儀器。
套用領域
氣體透過率測定儀廣泛套用於食品、醫藥包裝等行業。專業適用於塑膠薄膜、複合膜、高阻隔材料、片材、金屬箔片、橡膠、輪胎氣密性、滲透膜等材料在各種溫度下的氣體透過率、溶解度係數、擴散係數、滲透係數的測定。
檢測意義
氣體滲透測試屬於阻隔性能檢測。阻隔性能檢測包括對氣體（氧氣、氮氣、二氧化碳等）與水蒸氣透過率測試兩類。阻隔性能是影響產品貨架期的重要因素之一，也是廠家分析產品貨架期的重要參考。通過該項檢測能夠分析解決由於氧氣或水蒸氣敏感而產生的產品氧化變質、受潮霉變等質量問題。
氣體透過率測定儀氣體透過測試原理
壓差法，將預先處理好的試樣放置在上下測試腔之間，夾緊，首先對低壓腔（下腔）進行真空處理，然後對整個系統抽真空，當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恆定的壓差（可調），這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

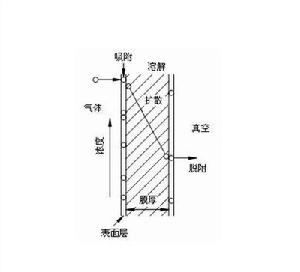

測試原理圖儀器特徵
計算機控制，全自動試驗
測定試驗氣體透過率、溶解度、擴散與滲透係數
比例與模糊兩種試驗過程判斷模式
量程擴展模組
三腔獨立測試
恆溫控制
可選濕度控制
任意溫度下的數據擬合功能
可擴展有毒、易爆等危險氣體的試驗
標準膜快速校準
RS232接口
網路傳輸接口支持區域網路數據集中管理與網際網路信息傳輸
技術指標
測試範圍： 0.05 ～ 50,000 cm3/m2·24h·0.1MPa（常規）
上限不小於500,000 cm3/m2·24h·0.1MPa（擴展體積）
註：常規和擴展體積通過體積填塊來選擇
控溫範圍：5℃～95℃
控溫精度：±0.1℃
控濕範圍：0%RH、2%RH～98.5%、100%RH（濕度發生裝置另購）
控濕精度：±1%RH
真空精度：0.1Pa
測試腔真空度：<20Pa
試樣尺寸：Φ97mm
試樣數量：3 件（數據各自獨立）
透過面積：38.48cm2
試驗氣體：O2、N2、CO2等氣體（氣源用戶自備）
試驗壓力：-0.1MPa～+0.1MPa （常規）
氣源壓力：0.4MPa～0.6MPa
接口尺寸：Φ6mm聚氨酯管
主機尺寸：760mm(L)×575mm(B)×450mm(H)
電 源：AC 220V 50Hz
執行標準
GB T1038-2000 塑膠薄膜和薄片氣體透過性試驗方法
ASTM D1434 塑膠薄膜和片材氣體滲透性能測試方法
ISO2556 塑膠薄膜和薄片氣體透過率測試方法
ISO 15105-1 塑膠薄膜和片材氣體透過率測定，第一部分壓差法
其他擴展
壓差法相關知識：
壓差法（Differential-Pressure Method）是透氣性檢測的主要測試 方法，在透氣性測試領域中占有很重要的地位。該方法通過輔助壓力設備使試樣兩側保持0.1MPa的壓差，然後檢測測試氣體滲透通過薄膜進入低壓側所引起低壓側壓力的變化量，計算可得測試氣體的氣體透過量（GTR）。本文從方法來源、測試條件、檢測能力幾方面對壓差法進行綜合介紹，從而闡明壓差法透氣性測試的科學性與嚴謹性。

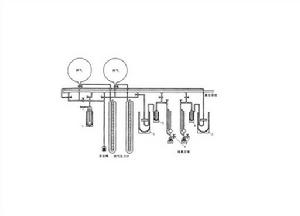

高聚物透氣性研究之初是參照膜技術工業的理論與檢測方法進行材料性能評價的。在膜工業技術中用於氣體擴散係數的測定方法有變容法、變壓法等。其中變壓法中的高真空法是最常用的一種測試方法，由於在其擴散係數的計算中採用時間滯後方法，因此也被稱為時間滯後法，其測試原理圖如圖1所示。
