簡介
水蒸氣透過量和水蒸氣透過係數按照GB/T 1037-1988《塑膠薄膜和片材透水蒸氣性試驗方法---杯式法》（對應美國試驗與協會標準ASTM E96-1980）進行測定。

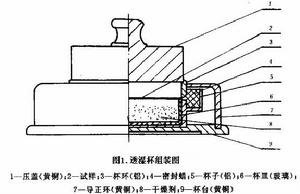

1.透濕杯及定位裝置: 透濕杯由質輕、耐腐蝕、不透水、不透氣的材料製成，
有效測定面積至少為25㎝,見圖1，
水蒸氣透過率2 .原理及定義
原理: 在規定的溫度、相對濕度條件下，試樣兩側保持一定的水蒸氣壓差，測量透過試樣的水蒸氣量，計算水蒸氣透過量和水蒸氣透過係數。
水蒸氣透過量：在規定的溫度、相對濕度，一定的水蒸氣壓差和一定厚度的條件下，1㎡的試樣在24 h 內透過的水蒸氣量。
水蒸氣透過係數：在規定的溫度、相對濕度環境中，單位時間內，單位水蒸氣壓差下，透過單位厚度，單位面積試樣的水蒸氣量。
3. 測試條件
溫度: 38+0.6℃，相對濕度90+2%。
4.水蒸氣在聚合物中的透過機理
水蒸氣是極性分子，分子性質的不同直接影響到具體的滲透過程以及滲透量。氫鍵是聚合物材料中的主要分子間作用力，由於水蒸氣分子和極性聚合物基團之間可以形成氫鍵，因而水蒸氣分子在聚合物表面的溶解度係數以及在聚合物中的擴散係數都受到水蒸氣與聚合物間相互作用的影響。因此聚合物的極性是引起水蒸氣分子與聚合物基團之間出現強烈相互作用的主要原因，含有極性基團如-COO-、-CO-NH-和-OH等比較多的高分子材料吸水性也強。另一方面，水蒸氣對聚合物薄膜的吸附和溶脹作用將明顯增加所有氣體對薄膜的透過性，若環境中的水分擴散進入材料中，相當於向材料中加入了一定量的增塑劑，不僅會使聚合物材料中自由體積增加，也使高分子的一些運動單元的重排運動易於進行，提供使滲透分子擴散通過的瞬時縫隙的機會增多，使水蒸氣的滲透係數增大。聚合物的凝聚能也就是表示聚合物鏈間的作用力如果比較強的話，水蒸氣分子擠入聚合物鏈間的可能性就減小，透濕性相應地也就小。有研究將緻密型聚合物薄膜透過水蒸氣的過程稱作活化擴散過程。這種機理與氮氣從氣球中散發出來的機理一樣的。在高濃度一側，水蒸氣先是吸附並溶解於聚合物薄膜表面上，然後穿過表面在聚合物內部進行擴散。當氣體達到對側（水蒸氣低濃度側）時，水蒸氣被解吸，進入周圍的大氣中。在這個過程中，聚合物的化學結構和薄膜的厚度乃是決定滲透性的主要因素。水蒸氣在聚合物薄膜中的滲透過程見圖2，
此外，透過率與可引起薄膜溶脹的水蒸氣濃度有關，而且溫度條件也會對聚合物的鏈段運動產生影響，從而影響聚合物的自由體積。所以，在討論聚合物的透濕性時，必須明確試驗的相對濕度差，溫度等條件，作為數據對比的必要條件。
水蒸氣透過率測試儀
水蒸氣透過率測試儀別名透濕儀、透濕性測試儀、水蒸氣透過率測定儀、透水汽實驗儀。是一款專業用於薄膜試樣的水蒸氣透過率測試系統，適用於塑膠薄膜、複合膜等膜、片狀材料與醫療、建材領域等多種材料的水蒸氣透過率的測定。通過水蒸氣透過率的測定，達到控制與調節材料的技術指標，滿足產品套用的不同需求。
檢測意義
阻隔性能就是阻隔水蒸氣性能，是指包裝材料對液體、水蒸氣等滲透物的阻隔作用。阻隔水蒸氣性能是影響產品貨架期質量的重要因素之一，也是分析貨架期的重要參考之一。企業通過對該項檢測項目的測試分析，能解決由於產品對水蒸氣敏感而產生的受潮變質等問題。
適用範圍
透濕儀主要適用於塑膠薄膜、複合膜等膜、片狀材料、高阻隔材料、太陽能背板、金屬箔片、防水卷材及塑膠、橡膠、紙質、玻璃、金屬等材料的瓶、袋、罐、盒等包裝容器的水蒸氣透過率的測定。通過水蒸氣透過率的測定，達到控制與調節包裝材料等產品的技術指標、滿足產品套用的不同需求。
