壓差法氣體透過率測試儀

壓差法氣體透過率測試儀，適用於塑膠薄膜、複合薄膜和橡膠輪胎及多種阻隔材料氣體滲透特性的測試。

概述

設備名稱：氣體滲透儀
英文名：GasPermeabilityTester
設備別名：氣體透過率測試儀，透氣儀，透氣性測試儀、氣體滲透性測試儀、氣體滲透儀、壓差法透氣性檢測儀

檢測意義

氣體滲透測試屬於阻隔性能檢測。阻隔性能檢測包括對氣體（氧氣、氮氣、二氧化碳等）與水蒸氣透過率測試兩類。阻隔性能是影響產品貨架期的重要因素之一，也是廠家分析產品貨架期的重要參考。通過該項檢測能夠分析解決由於氧氣或水蒸氣敏感而產生的產品氧化變質[2]、受潮霉變等質量問題。

測試原理

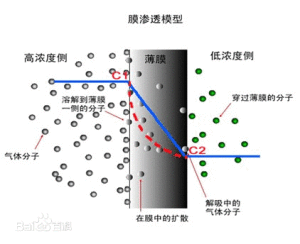

測試原理圖

壓差法原理是將預先處理好的試樣放置在上下測試腔之間，夾緊，首先對低壓腔（下腔）進行真空處理，然後對整個系統抽真空，當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恆定的壓差（可調），這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

執行標準

GB/T1038-2000塑膠薄膜和薄片氣體透過性試驗方法壓差法
ASTMD1434測定塑膠薄膜和薄片透氣性能的測試方法
ISO2556塑膠.在大氣壓力下薄膜和薄板的氣體透過率的測定.測壓法
ISO15105-1塑膠.薄膜和薄板.氣體傳輸率的測定.第1部分壓差法
JISK7126塑膠薄膜及薄板的透氣性試驗方法
YBB00082003氣體透過量測定法

技術指標

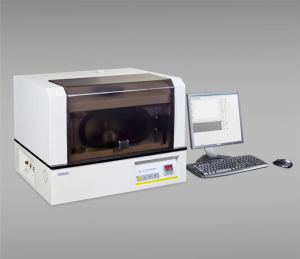

氣體透過率測試儀

測試範圍：0.05～50,000cm3/m2·24h·0.1MPa（常規）
上限不小於500,000cm3/m2·24h·0.1MPa（擴展體積）
試樣件數：3件（數據各自獨立）
真空解析度：0.1Pa
測試腔真空度：＜20Pa
控溫範圍：5℃～95℃
控溫精度：±0.1℃
控濕範圍：0%RH、2%RH～98.5%RH、100%RH（濕度發生裝置另購）
控濕精度：±1%RH
試樣尺寸：Φ97mm
透過面積：38.48cm2
試驗氣體：O2、N2、CO2等氣體（氣源用戶自備）
試驗壓力：-0.1MPa～+0.1MPa（常規）
氣源壓力：0.4MPa～0.6MPa
接口尺寸：Ф6mm聚氨酯管
外形尺寸：760mm(L)×575mm(W)×450mm(H)
電源：AC220V50Hz
淨重：88kg

儀器配置

標準配置：主機、恆溫控制器、計算機、專業軟體、專用取樣器、真空脂、快速定量濾紙、真空泵（進口）
選購件：取樣刀片、真空脂、真空泵油、快速定量濾紙、濕度發生裝置
註：本機氣源進口為Ф6mm聚氨酯管；氣源、蒸餾水用戶自備。
