透氣性測試儀

套用領域

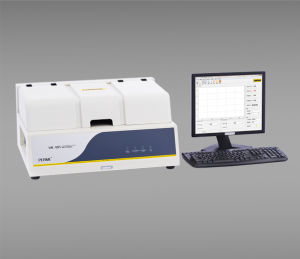

透氣性測試儀

氣體透過率測定儀廣泛套用於食品、醫藥包裝等行業。專業適用於塑膠薄膜、複合膜、高阻隔材料、片材、金屬箔片、橡膠、輪胎氣密性、滲透膜等材料在各種溫度下的氣體透過率、溶解度係數、擴散係數、滲透係數的測定。

檢測意義

氣體滲透測試屬於阻隔性能檢測。阻隔性能檢測包括對氣體（氧氣、氮氣、二氧化碳等）與水蒸氣透過率測試兩類。阻隔性能是影響產品貨架期的重要因素之一，也是廠家分析產品貨架期的重要參考。通過該項檢測能夠分析解決由於氧氣或水蒸氣敏感而產生的產品氧化變質、受潮霉變等質量問題。

測試原理

測試原理圖

採用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然後對整個系統抽真空；當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恆定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。

設備標準

GB/T1038-2000塑膠薄膜和薄片氣體透過性試驗方法壓差法
ASTMD1434e1塑膠膜和板透氣率的試驗方法
ISO2556塑膠.在大氣壓力下薄膜和薄板的氣體透過率的測定.測壓法
ISO15105-1塑膠.薄膜和薄板.氣體傳輸率的測定.第1部分壓差法
JISK7126塑膠薄膜及薄板的透氣性試驗方法
YBB00082003氣體透過量測定法

技術特徵

壓差法氣體滲透儀

可同時測定試樣的氣體透過率、溶解度係數、以及擴散係數
三個測試腔完全獨立，可同時測試三種相同或不同的試樣
寬範圍、高精度溫濕度控制，滿足各種試驗條件下的測試
提供比例和模糊雙重試驗過程判斷模式
測試量程可根據需要進行擴展，滿足大透過率測試的要求
可進行任意溫度下的數據擬合，輕鬆獲得極端條件下的試驗結果
支持有毒氣體及易燃易爆氣體的測試（需改制）
系統採用計算機控制，整個試驗過程自動完成
提供標準膜進行快速校準，保證檢測數據的準確性和通用性
配備RS232通用數據接口，方便數據傳遞
支持Lystem™實驗室數據共享系統，統一管理試驗結果和檢測報告

技術指標

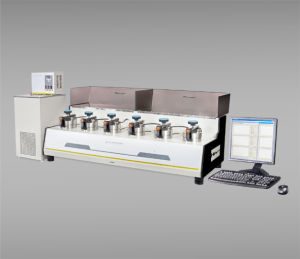

氣體透過率測定儀

測試範圍：0.05～50,000cm3/m2·24h·0.1MPa（常規）
上限不小於500,000cm3/m2·24h·0.1MPa（擴展體積）
試樣件數：3件（數據各自獨立）
真空解析度：0.1Pa
測試腔真空度：＜20Pa
控溫範圍：5℃～95℃
控溫精度：±0.1℃
控濕範圍：0%RH、2%RH～98.5%RH、100%RH（濕度發生裝置另購）
控濕精度：±1%RH
試樣尺寸：Φ97mm
透過面積：38.48cm2
試驗氣體：O2、N2、CO2等氣體（氣源用戶自備）
試驗壓力：-0.1MPa～+0.1MPa（常規）
氣源壓力：0.4MPa～0.6MPa
接口尺寸：Ф6mm聚氨酯管
外形尺寸：760mm(L)×575mm(W)×450mm(H)
電源：AC220V50Hz
淨重：88kg

儀器配置

標準配置：主機、恆溫控制器、計算機、專業軟體、專用取樣器、真空脂、快速定量濾紙、真空泵（進口）
選購件：取樣刀片、真空脂、真空泵油、快速定量濾紙、濕度發生裝置
註：本機氣源進口為Ф6mm聚氨酯管；氣源、蒸餾水用戶自備。
