橫澆道

橫澆道的定義橫澆道是直澆道的末端到內澆口前段的連線通道。 橫澆道的作用將金屬液從直澆道引入內澆口； 橫澆道的設計要點橫澆道截面積應從直澆道向內澆道逐漸縮小，不應突然變化；

橫澆道的定義

橫澆道是直澆道的末端到內澆口前段的連線通道。

橫澆道的作用

將金屬液從直澆道引入內澆口；

可以藉助橫澆道中的大體積金屬液來預熱模具；

當鑄件冷卻收縮時用來補縮和傳遞靜壓力。

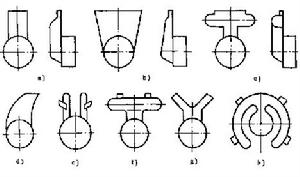

橫澆道的結構形式

橫澆道的結構和尺寸，主要取決於壓鑄件的形狀、大小、型腔個數，以及內澆道的形式、位置、方向和流入口的寬度等因素。

橫澆道的設計要點

橫澆道截面積應從直澆道向內澆道逐漸縮小，不應突然變化；

橫澆道截面積都應不小於內澆道截面積；

橫澆道應具有一定的厚度和長度；

金屬液通過橫澆道時的熱損失應儘可能地小，保證橫澆道比壓鑄件和內澆口後凝固；

根據工藝需要可設定盲澆道，以達到改善模具熱平衡，容納冷污金屬液、塗料殘渣和空氣的目的。

橫澆道尺寸的計算

橫澆道的長度計算公式如下：
L=0.5D+（25~35）（mm）
上式中，L——橫澆道長度，mm
D——直澆道導入口處直徑，mm
