內澆道

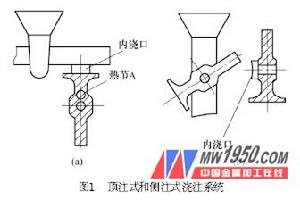

內澆道製作圖

澆注系統是鑄型中液態金屬進入型腔的通道之總稱,基本組元有:澆口杯、直澆道、直澆道窩、橫澆道和內澆道。內澆道是液態金屬進入鑄型型腔的最後一段通道，主要作用：控制金屬液充填鑄型的速度和方向，調節鑄型各部分的溫度和鑄件的凝固順序，並對鑄件有一定的補縮作用。可以有單個也可以設計多個內澆道。

大平面鑄件常在內澆道根部出現過熱,在該處產生縮松缺陷.為增大模頭與鑄件的距離,常用墊蠟塊的方法.經生產實踐,如蠟塊墊在模頭上,鑄件縮松繼續產生;將蠟塊改為墊在鑄件上之後,縮松消除了.

設計

在壓鑄模設計中，內澆道的設計是很關鍵的，因為一般的鑄造所面臨的順序凝固和補縮在壓鑄中作用極小。壓鑄中的高速射流充填特徵決定了充填和流動順序是影響產品質量的最主要因素。至今，設計者依然以經驗為主進行壓鑄模澆注系統設計，如果內澆道設計的好，就能給壓鑄生產提供一個寬裕的工藝範圍，容易壓出合格的鑄件；如果內澆道設計的不好，輕則導致較高的廢品率，重則能使整套模具報廢。因此，內澆道的設計就成了壓鑄設計中最重要的問題。但是，常用的設計手冊中關於內澆道設計方面的篇幅很短，且很籠統，指導性差。
