概述
簡介

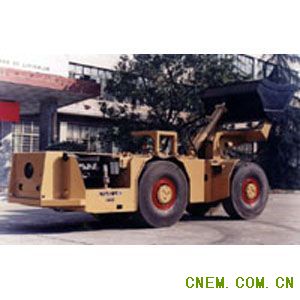

柴油鏟運機主要用於礦山井下，以鏟裝、運輸爆破後的鬆散物料為主。動力系統採用DEUTZ風冷低污染髮動機，並配置了加拿大DCL或ECS公司的鉑金乾式尾氣消音淨化器。傳動系統選用液力變矩器、動力換檔變速箱和驅動橋，制動系統採用全液壓系統，制動形式為多盤濕式制動器。在環境惡劣、高含水、泥濘巷道作業時安全可靠。液壓系統主要元件採用Rexroth、Parker、Danfoss等世界知名公司的產品，性能優良，壽命較長。結構設計採用三維實體參數化建模及強度分析，確保了整車的強度。質量
空載質量—34,450kg滿載質量—46,450kg
行駛速度
1檔—4.1km/h2檔—7.8km/h
3檔—14.6km/h
4檔—27.1km/h
鏟運機的常識
原動機
1、柴油機：（油鏟）（1）主要參數：額定轉速/額定功率/額定扭矩；
（2）構造：電氣系統/潤滑系統/進、排氣系統/燃油系統/冷卻系統等；
（3）控制方式：機械式/電控式；
（4）冷卻方式：風冷/水冷；通風與冷卻液；
2、電動機：（電鏟）
交流電壓380V或550V三相電動機；
動力傳動系統
1、液力-機械傳動：發動機（電動機）--變矩器--變速箱--傳動軸--前、後橋差速器--四輪終傳動；2、液壓-機械傳動：發動機（電動機）--液壓泵—液壓馬達—機械分動箱--傳動軸--前、後橋差速器--四輪終傳動；
3、液壓傳動：發動機（電動機）--液壓泵—四輪液壓馬達終傳動；
制動系統
1、行車制動：採用全封閉液壓制動、彈簧釋放的濕式多盤制動器；小型設備為轂式剎車；2、停車制動：停車制動作用在前橋上，制動形式為彈簧制動，液壓釋放
3、緊急制動：電-液閥；
液壓系統
組成：泵（齒輪、柱塞、葉片）—液壓閥（滑閥）—液壓油缸（液壓馬達）--輔助裝置（管路、濾芯、冷卻器、油箱等）；
故障：清潔/溫度；
參數：壓力/額定壓力/流量；
1、工作系統：泵（雙聯）--雙聯滑閥—大臂油缸和翻斗油缸；
2、轉向系統：泵（雙聯）--滑閥（轉閥）--轉向油缸；鉸接式轉向；
3、制動系統：泵（雙聯）--控制閥—制動器；
4、電纜捲筒系統：泵—控制閥—液壓馬達；
電氣系統
1、電源電路: 電瓶/電源開關/發電機；2、啟動電路：啟動馬達/鑰匙開關；
3、儀表電路：壓力表/溫度表/電壓表/計時錶/轉速表/報警裝置等；
4、燈光電路：前、後燈光照明；
5、動力電路：電動機/電纜捲筒/電纜等；
6、發動機/變速箱控制電路；
鏟運機的操作、使用環境
（一）、安全操作規程 ：1、司機必須經過技術培訓，熟悉本機的結構原理及性能，熟知有關的條
例和規章制度，能檢查及排除一般的故障，操作技術熟練。
2、鏟運機必須執行定人專定機，嚴禁非專業司機人員駕駛作業。
3、鏟運機不準帶病作業，各部件應保持清潔，不得有泄漏現象。
4、嚴禁用鏟運機運裝炸藥、雷管等易燃、易爆物品。
5、停車時要按下停車制動；停在斜坡道上時，要用木楔等卡住輪胎。
6、加油時不允許吸菸。
7、給輪胎充氣時，人應站在安全的地方。
8、工具和工作場所應保持清潔。
1、檢查發動機機油和變速箱油油位；柴油箱和液壓油箱的油位；電瓶液位，冷卻液液位；
2、檢查各部位的油管和接頭以及各部件的密封及泄漏情況；
3、檢查各操縱機構、轉向、制動等是否操縱靈活，安全可靠；
4、檢查各部件螺栓螺母，特別是變速箱、柴油機、傳動軸、驅動橋、輪胎等部位的螺栓螺母是否有鬆脫或斷裂現象；
5、檢查柴油機的風扇、發電機皮帶的鬆緊度；
6、檢查液壓膠管、電線等不得靠在柴油機排氣管或傳動軸上，固定可靠
7、檢查各焊接部位是否有開焊、斷裂現象，特別應著重檢查鉸接部、橋殼支架、大梁的焊接部位；
8、按規定打黃油，檢查各潤滑點的油嘴是否有損壞；
9、檢查輪胎氣壓，胎面磨損；
（三）、發動機的啟動 ：
1、閉合電源開關；
2、把變速桿手柄移動到空檔位置；（轉向/大臂/鏟斗
4、當發動機啟動後，輕放油門踏板使發動機在中速狀態平穩地運轉；
5、發動機啟動後，請檢查指示燈、儀表；報警燈/儀表燈/制動壓力/發動機機油壓力/變矩器壓力/溫度表/電壓表等；
6、檢查燈光；
（四）、發動機啟動後的操作 ：
1、 應先讓其在怠速狀態下轉動，待油壓、缸頭溫度等達到正常後再掛檔行駛；
2、低溫地區和冬季啟動發動機時，應先預熱發動機到30~400C以上才能啟動；
（五）、發動機熄火 ：
1、按下“熄火按鈕”，按下“停車按鈕”；
2、斷開電源總開關。若室外氣溫低於-300C時，應該將蓄電池卸下搬入室內，以免凍裂；
3、沒有緊急情況時，不允許發動機從滿負荷突然停機，應該先讓發動機涼下來，然後停機。
4、如果在操作中“交流充電指示燈”或“發動機油壓”信號燈亮，應立即關停發動機；如果“缸頭溫度”信號燈亮，應停止鏟運機工作並讓發動機逐漸冷下來，使發動機怠速運轉幾分鐘，然後停機。
1、清洗機器
2、在乾燥、平整的地面上停車；
3、放下大臂和鏟斗；全部的操作控制桿為中位；
4、檢查機器的外表有無損壞和有無鬆動的螺栓、螺母，檢查離地較低的工作部件有無刮碰損壞；
5、如果鏟運機要長時間停放時，縮回全部液壓油缸，油缸活塞桿暴露部分套用布覆蓋；拆下電瓶；
（七）、運行操作：
1、起步前一定要釋放停車制動器，制動壓力要夠；
2、鏟運機在行駛中若從高速變到低速檔時，要先放鬆油門，然後再換檔；如果改變行駛方向時，應先將變速手柄移到空檔位置，停穩後再進行換檔；
3、將鏟運機開至欲鏟裝的物料堆前，換1檔裝料；
4、裝料時，鏟斗/大臂組合動作，手腳配合，避免車輪打滑空轉；
5、卸料時，鏟斗/大臂組合動作；避免砸車或溜井；
工作性能及配置
工作性能
鏟取力，舉升缸—100kN鏟取力，傾翻缸—80kN
傾覆載荷—8,000kg
載重量—12,000kg
鏟斗容積—6.0m
舉升時間—8.1s
下降時間—6.0s
傾翻時間—8.0s
發動機
型號—DEUTZ F12L413FW功率—204kW/2300rmp
最大扭矩—950Nm/1500rmp
