概述
有紙STR1000記錄儀本記錄儀以獨特的熱列印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。可連續記錄和數字列印。

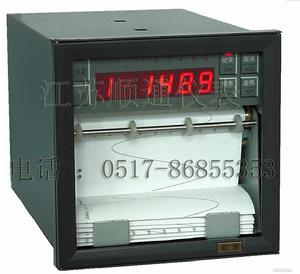

STR1000有紙記錄儀

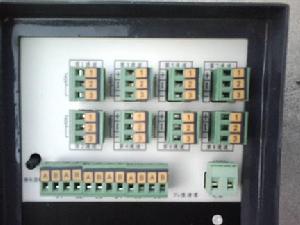

記錄儀後端接線圖

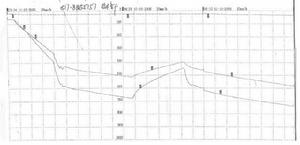

記錄儀記錄線圖主要性能及技術指標
1．輸入通道: ·單點 雙點 三點 四點 五點 六點 八點
·每個通道的測量信號種類可由用戶自己設定
也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離: ·輸入通道之間相互隔離，無干擾。
3．顯示功能: ·測量值的定點或巡回顯示
·設定參數顯示[在設定狀態下]
·報警提示符及提示燈
·時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: ·採用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
·在100mm範圍內有800個熱印點
·對測量值進行趨勢記錄和數字記錄
·在記錄曲線同時列印標尺刻度及每個通道標記
·每隔100mm列印一次刻度值、當前時間和走紙速度
5．實時時間: ·由鍵盤設定當前日期和時間
·即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示範圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8．輸入信號種類及測量範圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選
選型表
STR1000系列--有紙記錄儀
選 型 表
| S TR | 10 | | | | | | | | 萬能輸入 |
| 型 號 | 型 譜 | 序 號 | |||||||
| STR | 1 0 | 0 1 | | 1路輸入 | |||||
| | 0 2 | | 2路輸入 | ||||||
| | 0 3 | | 3路輸入 | ||||||
| | 0 4 | | 4路輸入 | ||||||
| | 0 5 | | 5路輸入 | ||||||
| | 0 6 | | 6路輸入 | ||||||
| | 0 7 | | 7路輸入 | ||||||
| | 0 8 | | 8路輸入 | ||||||
| 報 警 觸 電 | | A0 | | 無 | |||||
| A1 | 1路報警 | ||||||||
| A2 | 2路報警 | ||||||||
| A3 | 3路報警 | ||||||||
| A4 | 4路報警 | ||||||||
| A5 | 5路報警 | ||||||||
| A6 | 6路報警 | ||||||||
| 通 訊 方 式 | | B0 | | 無 | |||||
| B1 | RS-232通訊 | ||||||||
| B2 | RS-485通訊 | ||||||||
| 模 擬 輸 出 | | C0 | | 無 | |||||
| C1 | 1路輸出 | ||||||||
| C2 | 2路輸出 | ||||||||
| 配 電 輸 出 | | D0 | | 無 | |||||
| D1 | 1路配電 輸出 | ||||||||
| D2 | 2路配電輸出 | ||||||||
| 供 電方 式 | | A | | AC220V | |||||
| D | DC24V |
