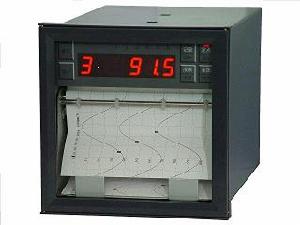

有紙記錄儀

有紙記錄儀是2005年新推出的最新型的R1000有紙記錄儀引，同時在測量，運算，顯示，列印等功能上有了很大的提高，更為突出的是新增加了網路功能，可以很方便的實現網路的連線。

有紙記錄儀介紹

有紙記錄儀又分為：溫度記錄儀，壓力記錄儀，真空度記錄儀，無源壓力記錄儀。最高採樣速率可達0.1S

產品特點

有紙記錄儀接收多種熱電偶、電壓和電流信號，並進行曲線和數字記錄，廣泛套用於醫藥、石油、化工、冶金、電力等行業及科研單位。有紙記錄儀是2005年運用日本橫河技術研發的熱敏的列印記錄儀，具有省耗材操作方便等功能

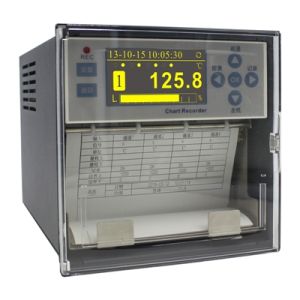

有紙記錄儀

有紙記錄儀具有以下顯著特點

·高可靠性
·支持網路功能
·強大的運算功能
·多樣的顯示功能
·友好的人機界面，操作更簡便
·豐富的報警功能
·豐富的記錄和列印功能
高可靠性
·採用完全隔離技術。
·內部伺服驅動單元體積更小
·採用全新的定位方式，輸出更準確。
·內部電路採用橫河電機專用的ASIC，實現高度集成,。A/D轉換更快更準確。
·儀器具有防塵防滴功能(符合IP54標準)

網路功能

支持TCP/IP和RS422/485通訊協定，同時也支持Modbus RTU通訊協定，可以很方便的和專用軟體相連。

強大的運算功能

DHR1000不僅可以直接對模擬通道的測量數據進行運算，也可以在運算通道中設定複雜的運算表達式，實現複雜的運算功能
多樣的顯示功能
顯示部分採用高清晰度VFD顯示器，可以顯示各種類型的字元，數字以及棒圖，指針，DI/DO狀態、日期、時間等各種元素，也可以把顯示畫面分成上下兩個部分，分別顯示不同的內容。
內部採用更先進的LED照明燈，功耗更低，亮度更高

友好的人機界面

DHR1000的各種參數設定，採用對話和嚮導方式，畫面的上半部分是設定的參數，下半部分是當前設定參數的幫助信息，為用戶提供人性化的設定界面，操作更簡便。

豐富的報警功能

DHR1000提供豐富的報警類型，報警發生時，可以在前面板上顯示報警類型，報警的發生位置，通過LED燈也可以把報警的通道號顯示出來。還可以通過列印功能，顯示報警發生信息。

軟體支持

有紙記錄儀以獨特的熱列印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。可連續記錄和數字列印。
該儀表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身列印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示範圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據列印間隔、走紙速度、列印深度及時間等參數，並對所設參數加以保護。廣泛套用於醫藥、石油、化工、冶金、電力等行業及科研單位。

主要性能及技術指標

1．輸入通道 單點 雙點 三點 四點 五點 六點 八點
每個通道的測量信號種類可由用戶自己設定
也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離：輸入通道之間相互隔離，無干擾。
3．顯示功能：測量值的定點或巡迴顯示
設定參數顯示[在設定狀態下]
報警提示符及提示燈
時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能： 採用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
在100mm範圍內有800個熱印點
對測量值進行趨勢記錄和數字記錄
在記錄曲線同時列印標尺刻度及每個通道標記
每隔100mm列印一次刻度值、當前時間和走紙速度
5．實時時間： 由鍵盤設定當前日期和時間
即使掉電,也不影響正常計時
6．曲線遷移功能：通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能： 對於電壓及電流輸入信號，可通過對顯示範圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8．輸入信號種類及測量範圍：各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一

信號種類		量程代碼	測量範圍
電 流	mA	01	0～10mA
mA	02	4～20mA
mA開方	03	4～20mA開方
電 壓	mV	11	0～20mV
mV	12	0～50mV
mV	13	0～100mV
V	14	0～5V
V	15	1～5V
V開方	16	1～5V開方
熱 電 阻	Pt100	21	-50.0～550.0 °C
Cu100	22	-50.0～150.0 °C
Cu50	23	-50.0～150.0 °C
遠傳壓力電阻		24	0～400Ω
熱 電 偶	T	31	0.0～400.0 °C
E	32	0～1000 °C
K	33	0～1300 °C
S	34	0～1750 °C
B	35	500～1800 °C
關閉通道		00	該通道關閉

　9．走紙速度：通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能：
提供六組繼電器接點輸出，由用戶任意組合使用
每個通道報警均可選擇上限、下限、差值上限、差值下限
每個通道的報警回差可設定，繼電器動作時有指示燈提示
繼電器觸點容量： 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須註明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須註明】
13．採樣周期：0.6S
14．數字顯示及報警精度： ±0.2%F/S
15．趨勢記錄精度： ±0.2% 「兩幅」
16．數字記錄精度： ±0.2%FS
17． 輸入阻抗： 大於10MW 〖註：進行電流測量時，輸入阻抗為250W〗
18．功率消耗: 不大於30W
19．正常工作環境：溫度範圍：0～50°C 濕度範圍：10～85 % R/H
20．電源電壓： 220 V; 50 Hz
21．外形尺寸：144 X144 X200 mm
22．開孔尺寸：138+1X 138+1 mm

量程代碼	​			??～??
小數點位	​					?～?
顯示下限	?～?		[??????????]
顯示上限
記錄左邊界
記錄右邊界
報警上限
報警下限
偏差上限	????～????
偏差下限
報警回差	​		​		??～??
誤差校正	?或+		​		??～??
走紙速度	​		???～???mm/h
記錄標尺	​					?～?
自動列印測量值時間間隔	????～????分鐘
年份	?	?			??～??
日期	月 ??～??				日 ??～??
時間	時 ??～??				分 ??～??
列印深度	​						?～?

儀表的使用注意事項及保修期

有紙記錄儀可同時記錄多個通道，如不全部使用可將剩餘通道關閉
電源工作電壓為：220 V，不應超出
在正常保管與使用情況下，廠方保證儀表使用一年

有紙記錄儀選型

有紙記錄儀選型：

OWR

10

​

​

​

​

​

​

​

萬能輸入

型 號

型譜

序 號

OWR

1 0

0 1

​

1路輸入

​

0 2

​

2路輸入

​

0 3

​

3路輸入

​

0 4

​

4路輸入

​

0 5

​

5路輸入

​

0 6

​

6路輸入

​

0 7

​

7路輸入

​

0 8

​

8路輸入

報警 觸電

​

A0

​

無

A1

1路報警

A2

2路報警

A3

3路報警

A4

4路報警

A5

5路報警

A6

6路報警

通訊 方式

​

B0

​

無

B1

RS-232通訊

B2

RS-485通訊

模擬 輸出

​

C0

​

無

C1

1路輸出

C2

2路輸出

配電 輸出

​

D0

​

無

D1

1路配電 輸出

D2

2路配電輸出

供電方式

​

A

​

AC220V

D

DC24V

有紙記錄儀結構特點
有紙記錄儀以獨特的熱列印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作，可連續記錄和數字列印。廣泛套用於醫藥、石油、化工、冶金、電力等行業及科研單位。
有紙記錄儀的結構由外殼和機芯組成，機芯又包括摺紙機構、走紙減速機構和熱印機構等。為了便於更換記錄紙，摺紙機構設計成可搖出的形式。更換記錄紙時，向下壓住定位片，摺紙機構會自動彈出。設定操作鍵盤設計
在顯示面板的左右，進行現場操作時，無須取下摺紙機構。有紙記錄儀採用當前國際流行的鍍鋅板材料並全部採用數控設備加工，使儀表更加美觀，可靠。
其結構有：
1. 摺紙架 2. 記錄紙 3. 導紙算珠 4. 膠輥
5. 導紙槓 6. 導紙槓 7. 齒輪 8. 壓紙板
