小長圖有紙記錄儀

小長圖有紙記錄儀簡介

STR1000小長圖有紙記錄儀本記錄儀以獨特的熱列印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。可連續記錄和數字列印。

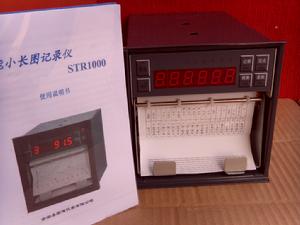

STR1000小長圖有紙記錄儀

STR1000小長圖有紙記錄儀該儀表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，可以記錄溫度，濕度，流量，壓力，電流，電壓等各種記錄數據，實現曲線圖列印和數字列印.，能在本身列印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示範圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據列印間隔、走紙速度、列印深度及時間等參數，並對所設參數加以保護。廣泛套用於醫藥、石油、化工、冶金、電力等行業及科研單位。

二、主要性能及技術指標

1．輸入通道: ·單點 雙點 三點 四點 五點 六點 八點
·每個通道的測量信號種類可由用戶自己設定
也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離: ·輸入通道之間相互隔離，無干擾。
3．顯示功能: ·測量值的定點或巡回顯示
·設定參數顯示[在設定狀態下]
·報警提示符及提示燈
·時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: ·採用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
·在100mm範圍內有800個熱印點
·對測量值進行趨勢記錄和數字記錄
·在記錄曲線同時列印標尺刻度及每個通道標記
·每隔100mm列印一次刻度值、當前時間和走紙速度
5．實時時間: ·由鍵盤設定當前日期和時間 ·即使掉電,也不影響
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示範圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8．輸入信號種類及測量範圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。 表一

信號種類	量程代碼	測量範圍
電 流	mA	01	0～10mA
mA	02	4～20mA
mA開方	03	4～20mA開方
電 壓	mV	11	0～20mV
mV	12	0～50mV
mV	13	0～100mV
V	14	0～5V
V	15	1～5V
V開方	16	1～5V開方
熱 電 阻	Pt100	21	-50.0～550.0 °C
Cu100	22	-50.0～150.0 °C
Cu50	23	-50.0～150.0 °C
遠傳壓力電阻	24	0～400Ω
熱 電 偶	T	31	0.0～400.0 °C
E	32	0～1000 °C
K	33	0～1300 °C
S	34	0～1750 °C
B	35	500～1800 °C
關閉通道	00	該通道關閉

9． 走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
·提供六組繼電器接點輸出，由用戶任意組合使用
·每個通道報警均可選擇上限、下限、差值上限、差值下限
·每個通道的報警回差可設定，繼電器動作時有指示燈提示
·繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須註明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須註明】
13．採樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%FŸS
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%FŸS
17． 輸入阻抗:大於10MW 〖註：進行電流測量時，輸入阻抗為250W〗
18．功率消耗: 不大於30W
19．正常工作環境:溫度範圍：0～50°C 濕度範圍：10～85 % RŸH
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．開孔尺寸: 138 ´ 138
