簡介

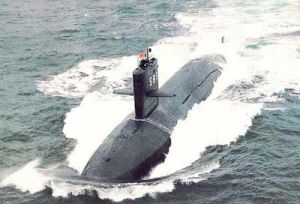

春潮級潛艇為日本海上自衛隊的常規動力潛艦。是由日本三菱重工業神戶造船所和川崎造船神戶工場分別於1990年開始造建工程。春潮級的艦體比法國的紅寶石級(Rubisclass)核動力攻擊潛艦還大一些。設計上延續前型的渦潮級、汐潮級一脈傳承的基本構型,包括雙殼淚滴型艦體、十字形尾翼、單軸、前水平翼位於帆罩上等。
在艦體長度增長1米,直徑略增,排水量增大,其他在人員適居性、艦體材料、潛航續航力、靜音能力、水下偵測等方面都有許多改進;所以,春潮級基本上是汐潮級的改良型。
結構
該級潛艇採用雙殼體結構,艇型為水滴型。外形光順,除指揮台圍殼外沒有任何凸出的殼罩;為減小噪音,艇殼表面敷有消聲材料。為提高探測能力,除裝備一部艇殼聲吶外,還有一部先進的2QR1拖曳陣聲吶。“春潮”級的武器裝備主要是“魚叉”潛射反艦飛彈和國產89式自導魚雷,由6具533毫米魚雷發射管發射。主要改進
春潮級的主要作戰使命是反潛和攻擊大型水面艦艇,因此在設計上體現了“五個方面性能的改進提高”。
一是進一步提高水下續航時間。由於春潮級總長比夕潮級增長1米,寬增加到10米,型深增加到10.5米,因此估計隨著容積比能的提高,整個電池組的容量將比夕潮級大大提高。但其推進電機的功率仍是7200馬力,因此水下最大航速的續航時間將接近1小時,水下經濟航行的續航力也將增加。
二是提高其安靜性。雖然主艇體仍然採用日本慣用的水滴型艇型,操縱面仍是圍殼舵配十字型尾舵,但是採用了7葉三大側斜螺鏇槳,艇體表面也進行防振吸聲的阻尼處理,加上對艇內機電設備的有效防振隔振處理,使春潮級成為安靜型的潛艇。
三是提高搜尋和攻擊能力。這體現在該艇首次裝備了潛用拖曳線列陣聲吶(STASS)。春潮級上也裝了SQS-36改進型主動聲吶,主要是提高探測速度縮短作用時間,以在極短的時間內探測到對方而又不易被對方測定自己的距離。
四是提高魚雷和飛彈的性能。該艇將裝備日本自行研製的性能優於美國MK-48的G-RX2型線導魚雷。在春潮級上,魚雷發射管仍為肩部布置,數量仍為6具。但是其所裝的“捕鯨叉”飛彈的飛行速度達到2馬赫。這樣攻擊敵水面艦艇時,被攔截的機率要比夕潮級的“捕鯨叉”低得多,使其攻擊威力大增。
另外,春潮級的標準排水量增大200噸,因此所增加的排水量和容積除了滿足機電設備的需要外,主要用於增加生活空間和平衡增加的重量,以便改善居住性,不致於造成陸上和艇上居住性能的極大反差
主要參數
艇長:81.7米
艇寬:8.9米
吃水:7.4米
標準排水量:2750噸
滿載排水量3000噸
水上航速:12節
水下航速:20節
最大潛深:300米
動力裝置:2台川崎12V25S柴油機、2台川崎交流發電機、2台東芝電動機、
飛彈:魚叉潛射反艦飛彈,從魚雷發射管發射
魚雷:6具533毫米魚雷發射裝置,發射89型魚雷,共攜帶20枚飛彈和魚雷
電子戰:ZLR-7電子支持系統
雷達:ZPS-6平面搜尋雷達
聲納:ZQQ-5艦首主/被動數組聲納、ZQR-1拖曳數組聲納
艇員:75人,其中軍官10人/71人,其中軍官10人(朝潮號)
服役狀況
春潮級總共建造7艘,2009年3月27日,春潮級潛艇首艘"春潮號"正式除役;之後,預定每一年除役一艘。其中"早朝號"(SS-585)除役後轉為訓練用艦(TSS-3606),"冬潮號"(SS-588)在2011年3月15日轉為訓練用艦(TSS-3607)。另一艘,"朝潮號"(SS-589)在2000年3月轉為訓練用潛艦(TSS-3601),隔月,在艦身加裝放置AIP系統的動力艙段,被規劃為測試平台。
艦名 | 編號 | 舷號 | 開工日期 | 下水試航 | 服役日期 | 艦籍變更 | 除役 |
春潮號(はるしお) | 8098 | SS-583 | 1987年 4月21日 | 1989年7月26日 | 1990年11月30日 | 2009年 3月27日 | |
夏潮號(なつしお) | 8099 | SS-584 | 1988年 4月8日 | 1990年3月20日 | 1991年3月30日 | 2010年 3月26日 | |
早潮號(はやしお) | 8100 | TSS-3606 (原SS-585) | 1988年 12月9日 | 1991年1月17日 | 1992年3月25日 | 2008年3月7日轉‘練習用潛艇’ | 2011年 3月15日 |
荒潮號(あらしお) | 8101 | SS-586 | 1990年 1月8日 | 1992年3月17日 | 1993年3月17日 | 2011年度 (預定) | |
若潮號(わかしお) | 8102 | SS-587 | 1990年 12月12日 | 1993年1月22日 | 1994年3月1日 | 2012年度 (預定) | |
冬潮號(ふゆしお) | 8103 | TSS-3607 (原SS-588) | 1991年 12月12日 | 1994年1月22日 | 1995年3月7日 | 2011年3月15日轉‘練習用潛艇’ | |
朝潮號(あさしお) | 8104 | TSS-3601(原SS-589) | 1992年 12月24日 | 1995年7月12日 | 1997年3月12日 | 2000年3月9日 ‘測試用潛艇’ |
