斬波觸發電路

斬波觸發電路，將控制信號轉變為頻率或寬度可變的脈衝，且用此脈衝控制斬波器中的功率開關元件通斷，以控制斬波器輸出電壓的電路。

簡介

套用於升壓、降壓、反極性、升降壓及交流斬波器中。對斬波觸發電路的一般要求是：①它產生的輸出脈衝的寬度和周期之比要符合控制要求；②輸出脈衝的頻率要適當；③產生的驅動功率要足以驅動功率開關元件。斬波觸發電路可按控制方法分為脈衝寬度控制（脈寬控制）、脈衝頻率控制和寬度頻率混合控制三種。脈寬控制的電路保持脈衝周期恆定，改變脈衝的寬度。脈衝頻率控制的電路保持脈衝寬度不變，改變脈衝周期。寬度頻率混合控制的電路既改變脈衝寬度又改變脈衝頻率。脈寬控制的斬波觸發電路套用最廣。

斬波觸發電路

圖1是脈寬控制的斬波觸發電路。基準頻率發生器產生的基準頻率決定電壓寬度變換器輸出脈衝的頻率。電壓寬度變換器輸出脈衝的寬度由控制電壓決定。脈衝輸出器將電壓寬度變換器的輸出脈衝放大為驅動信號去驅動功率開關元件。

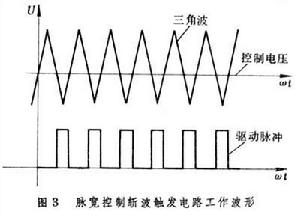

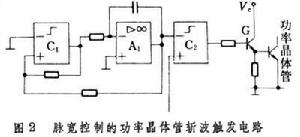

圖2是脈寬控制的功率電晶體斬波觸發電路。比較器C1和放大器A1組成的三角波振盪器用作基準頻率發生器。比較器C2構成了電壓寬度變換器，它將三角波和控制電壓比較，得到一列方波脈衝，改變控制電壓可以改變方波脈衝的寬度，電晶體G構成的脈衝輸出器去驅動斬波器的功率電晶體。圖3是它們的工作波形。
