斬波內饋調速(屈氏調速)原理
1、內饋電機原理

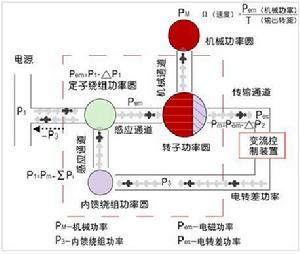

內饋電機是在電機內部特殊設定了內饋繞組,目的是接收從轉子移出的電轉差功率。內饋繞組處於發電狀態,抵消了定子繞組的等量輸入功率,使得P1=PM+Pi≈PM,從而實現電機高效率的節能運行。如下圖,電機調速時,轉子的部分功率通過電傳導饋入內饋繞組,如果忽略損耗,內饋繞組所獲得的功率與轉子被移出的功率相等,表現在圖中為轉子功率圓部分面積與內饋繞組功率圓面積相等。由於轉子的部分功率被移出,故轉化的機械功率減小,因此電機轉速下降;反之則相反。
2、斬波的原理和意義:
斬波實質是調速主電路的數字控制,斬波器相當於按一定的頻率,周期性地接通和關斷的高速開關。在斬波控制中,控制斬波開關的導通時間(即占空比),就可以實現對逆變電流的控制,於是控制了反饋到內饋繞組的電流和功率,從而實現內饋調速。
斬波控制的意義在於:
(1)內饋繞組只含有功功率和電流,最大容量由移相控制的100%電機功率降低為14.8%,使內饋調速電機工藝簡化,成本降低。
(2)從根本上解決了移相觸發控制人為地產生感性無功功率問題,有源逆變器觸發脈衝固定,相位鎖定,功率因數恆為0.9,抗干擾性強,可靠性高。
(3)電流諧波減小。
因此,斬波使內饋調速產生了質的飛躍,是內饋調速的最佳控制方式和技術完善的標誌。
