逆變器觸發電路
正文
將控制信號轉變為某一頻率的脈衝或脈衝群，用這些脈衝控制無源逆變電路中的功率開關元件的通斷，以控制逆變器輸出電壓和頻率的電路。主要套用於變頻調速裝置或不停電電源的逆變器中。它的一般功能是：根據控制信號的要求產生相應頻率的輸出脈衝；確定逆變器各功率開關的驅動信號間的相位關係；產生足夠的驅動功率以驅動功率開關元件；完成功率開關元件和控制電路之間的電隔離。
逆變器觸發電路

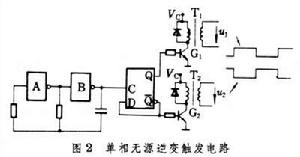

非門、A、B構成頻率發生器，產生一固定頻率的脈衝送到D觸發器的時鐘端C,以觸發D觸發器組成的脈衝分配器。D觸發器的輸出Q和坴是互差180°的方波脈衝。電晶體G1、G2和變壓器T1、T2分別組成兩個通道的脈衝輸出器，驅動單相逆變器的功率開關元件。 逆變器的輸出頻率取決於頻率發生器，頻率發生器通常由單結電晶體、電晶體、運算放大器、門電路等構成。在恆壓恆頻電源的逆變器觸發電路中，常採用晶體振盪器和分頻器組成頻率發生器，以保證逆變器有較高頻率精度的輸出電壓。在變頻調速電源的逆變器觸發電路中，要求頻率發生器的頻率隨控制信號變化，常採用壓控振盪器構成頻率發生器。壓控振盪器的輸出頻率隨控制電壓改變而改變。
脈衝分配器由環形計數器組成。脈衝輸出器的通道數決定環形計數器的輸出狀態數。單相逆變電路常用二進制計數器，而三相橋式逆變電路常用六進制計數器。計數器可由雙穩態觸發器、多穩態觸發器、JK觸發器或D型觸發器組成。

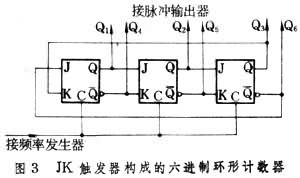

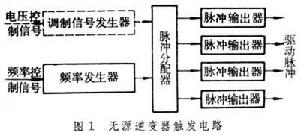

圖3是用JK觸發器構成的六進制環形計數器。Q1～Q6為脈寬180°、互差60°的方波、頻率發生器作為環形分配器的時鐘，每來一個脈衝，環形分配器移位一次，Q1～Q6依次進行高低電平變化，用以控制三相逆變橋的開關通斷。 脈寬調製式逆變觸發電路 圖1加上虛線部分（調製信號發生器）後即為脈寬調製式逆變觸發電路。它不但能控制逆變器的輸出頻率，而且能控制輸出電壓和改善輸出電壓的波形。在調製信號發生器的作用下，脈衝分配器在每個周期產生寬度可變的脈衝或脈衝列。脈衝輸出器根據這些脈衝的寬度控制逆變器各功率開關的通斷。調節這些脈衝的寬度，即可以調節逆變器的輸出電壓。在一個周期中，將脈衝列中各脈衝的寬度按正弦波規律調製，可以改善逆變器輸出電壓的波形。正弦波脈寬調製的逆變觸發電路比較複雜。美國莫拉特公司1980年前後研製成功專門用作產生正弦脈寬調製信號的大規模積體電路HEF4752V。它將正弦脈寬調製觸發器的主要功能(不包括脈衝輸出器)集成在一塊18平方毫米的矽片上，封裝在雙排28腳的外殼中。整個積體電路是全數位化的。大約包括1500個門電路。利用HEF4752V構成的脈寬調製式觸發電路特別適用於交流電動機變頻調速系統。
