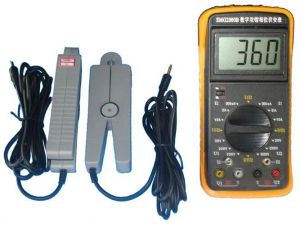

數字雙鉗相位表

概述

該儀表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次迴路和母差保護系統，讀出差動保護各組CT之間的相位關係，檢查電度表的接線正確與否等。採用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入迴路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器採用了高反差液晶顯示屏，字高達25mm，螢幕角度可自由轉換約70°，以獲得最佳視覺效果。
儀表外殼採用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

產品用途

用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次迴路和母差保護系統，讀出差動保護各組CT之間的相位關係，檢查電度表的接線正確與否等。

產品特徵

1. 結構精巧，使用方便手持式結構；在10mA-10A電流範圍內，3V-500V電壓範圍內測量相位時不用斷開電路和更換量限；顯示器採用了高反差液晶顯示屏，字高達25mm，螢幕角度可自由轉換約70°，以獲得最佳視覺效果；開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2. 解析度高
採用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3. 低功耗
該相位表微功耗設計，且具有電池電壓檢測功能
4.簡介明了合理的量限設定和開關布局，轉動開關即可讀出電流、電壓（U1、I1、U2、I2）及其相位Φ。 微功耗設計，僅用兩節9V電池，且具有電池工作電壓檢測功能 具有極強的抗干擾能力及讀數穩定性 手持式結構。

產品參數

1 基本誤差
1.1 參比工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值範圍：100～220V、0.5A～1.5A
（g）外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
1.2.1 交流電壓見表1

量 限	分 辨 率	基本誤差極限
20V	0.01V	±（1.2%RD+2）
200V	0.1V	±（1.0%RD+2）
500V	1V	±（1.2%RD+2）

　輸入阻抗：各量限均為2MΩ
測U1-U2相位時電壓輸入迴路阻抗：40KΩ
1.2.2 交流電流見表2

量 限	分 辨 率	基本誤差極限
200mA	0.1mA	±（1.0%RD+2）
2A	1mA	±（1.0%RD+2）
10A	10mA	±（1.0%RD+2）

　1.2.3 相位
U-U、U-I、I-I見表3
表3：工頻相位測量誤差

范 圍	解析度	基本誤差極限
0～360°	1°	±3°

　2.1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值範圍
測 U1-U2相位時：30V～500V
測 I1-I2 相位時：10mA～10.00A
測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
數字雙鉗相位伏安表參數

表1：交流電壓測量誤差
量限	解析度	基本誤差極限
20V	0.01V	±（0.3%讀數+0.2%量程)
200V	0.1V	±（0.3%讀數+0.2%量程)
500V	1V	±（0.3%讀數+0.2%量程)

　輸入阻抗：各量限均為2MΩ
相位測量時，電壓端輸入阻抗>500KΩ
1.2.2 交流電流見表2

表2：交流電流測量誤差
量 限	分 辨 率	基本誤差極限
200mA	0.1mA	±（0.3%讀數+0.2%量程）
2A	1mA
10A	10mA

　1.2.3 相位
U-U、U-I、I-I見表3

表3：工頻相位測量誤差
范 圍	分 辨 率	基本誤差極限
0～360°	1°	±2°

　2 工作誤差
2.1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值範圍
測 U1-U2相位時：30V～500V
測 I1-I2 相位時：10mA～10.00A
測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3 安全特性
3.1 耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。。
3.2 絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
4 其它技術特性
4.1 顯示位數：3 1/2
4.2 採樣速率：3次/秒
4.3 電源：單個9V 迭層電池、電源電流小於5mA
4.4 外形尺寸
表殼尺寸： 186×86×33
鉗殼尺寸： 140×40×19
鉗口尺寸： Φ7×8
4.5 重量
表體： 280g
測量鉗：2×200g
測量鉗：2×200g
4.6 儲存條件
溫度：－10℃～50℃

警告

（a）不得在輸入被測電壓時在表殼上拔插電壓、電流測試線，不得用手觸及輸入插孔表面，以免觸電！
（b）測量電壓不得高於500V；
（c）儀表後蓋未固定好時切勿使用；
（d）請勿隨便改動、調整內部電路；
