產品簡介
武漢中試高測電氣有限公司國家電網推薦品牌，ZSSMG2000E數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次迴路和母差保護系統，讀出差動保護各組CT之間的相位關係，檢查電度表的接線正確與否等。採用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入迴路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器採用了高反差液晶顯示屏，超大字元，以獲得最佳視覺效果。

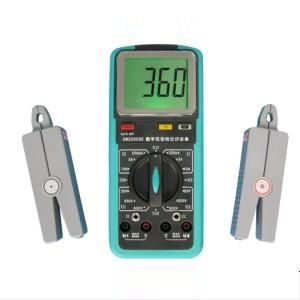

SMG2000E數字雙鉗相位伏安表產品別名
相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表產品特點
1、結構精巧，使用方便a、手持式結構
b、在10mA-10A電流範圍內，3V-500V電壓範圍內測量相位時不用斷開電路和更換量限
c、顯示器採用了高反差液晶顯示屏，字高達25mm，螢幕角度可自由轉換約70°，以獲得最佳視覺效果
d、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位
2、解析度高
採用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V
3、低功耗
該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能
產品參數
一、基本誤差1、參比工作條件
(1)環境溫度：23℃±5℃
(2)環境濕度：45%～75%
(3)被測信號波形：正弦波、β=0.02
(4)被測信號頻率：50Hz±0.2Hz
(5)被測載流導線在鉗口中的位置：任意
(6)測量相位時被測信號幅值範圍：
100～220V、0.5A～1.5A
(7)外參比頻率電磁場干擾：應避免
2、基本誤差極限
(1)交流電壓
表1：交流電壓測量誤差
量限 解析度 基本誤差極限
20V 0.01V ±（0.3%讀數+0.2%量程）
200V 0.1V ±（0.3%讀數+0.2%量程）
500V 1V ±（0.3%讀數+0.2%量程）
輸入阻抗：
各量限均為2MΩ
相位測量時，電壓端輸入阻抗>500KΩ
(2)、交流電流（見表2）
表2：交流電流測量誤差
量限 解析度 基本誤差極限
200mA 0.1mA ±（0.3%讀數+0.2%量程）
2A 1mA
10A 10mA
(3)、相位
U-U、U-I、I-I
表3：工頻相位測量誤差
範圍 解析度 基本誤差極限
0～360° 1° ±2°
二、工作誤差
1、額定工作條件
a、環境溫度：0℃～40℃
b、環境濕度：≤90%
c、被測信號波形：正弦波、β=0.05
d、被測信號頻率：50Hz±0.5Hz
e、被測載流導線在鉗口中的位置：任意
f、測量相位時被測信號幅值範圍
測U1-U2相位時：30V～500V
測I1-I2相位時：10mA～10.00A
測U1-I2或I1-U2相位時：
10V～500V、10mA～10.00A
g、外參比頻率電磁場干擾：應避免
2、額定工作誤差極限
在上述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍
三、其它技術特性
1、顯示位數：3位半
2、採樣速率：3次/秒
3、電源：單個9V迭層電池、電源電流小於5mA
4、外形尺寸
表殼尺寸：186mm×86mm×33mm
鉗殼尺寸：140mm×40mm×19mm
鉗口尺寸：Φ7mm×8mm
5、重量
表體：280g
測量鉗：2×200g
6、儲存條件
溫度：－10℃～50℃
