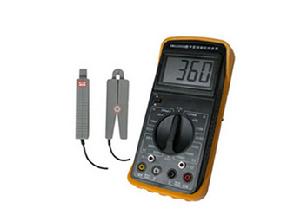

雙鉗數字相位伏安表
其它簡稱:相位伏安表,雙鉗相位伏安表,雙鉗數字相位表,雙鉗數字伏安表,相位表,相序表。雙鉗數字相位伏安表是一款手持式、雙通道輸入測量儀器。雙鉗數字相位伏安表具有高精度、低功耗、性能穩定,用一節9V疊層電池供電。被測電路不開路的情況下直接測量交流電壓和交流電流,測量兩電壓間、兩電流間和電壓電流間的相位,雙鉗數字相位伏安表還可間接測得電路的功率因數和功率,可以判別三相相序,變壓器接線組別、感性、容性電路、雙鉗數字相位伏安表重量輕、螢幕安高手25mm可在小電流產10mA下檢測相位。雙鉗數字相位伏安表常用於電力局、工交、石油化工、冶金等部門正確掌握電力使用情況,進行二次迴路的檢查。
主要技術指標
測量相位:0—360°
交流電壓:0—20V/200V/500V
交流電流:0—200mA/2A/10A 環境溫度 23°C ±1°C 0°C-40°C
環境濕度 40%--60% <85%
信號波形正弦波 正弦波 β=0.05
信號頻率: 50HZ±1HZ 45HZ-55HZ
工作電壓 : 9V±0.1V 9V±1V
類別量程 分辯率 基本誤差 輸入阻抗
電 壓 20V 0.01V ±(1.2%+2) 2MΩ
200V 0.1V
500V 1V
電 流 200mA 0.1mA ±(1.0%+2)
2A 1mA
10A 10mA
相 位 0-360° 1° ±3°
回響時間: 小於5S
外形尺寸:(寬容86x86x33mm)
重量:(帶電池和附屬檔案)儀錶盤280克,表鉗2x220克
儀器用途和作用:
1、可以同時測量多至三路交流電壓;
2.可以在不斷開被測電路的情況下(通過鉗形電流互感器),同時測量多至三路交流電流;
3.測量電壓間、電流間、電壓與電流間的相位差;
4.測量頻率;
5.測量功率和功率因數;
6.測量三相相序;
7.測量零序電流。
8、由於儀器具有上述基本功能,其用途極為廣泛:
9、感性和容性電路的判別;
10、繼電保護各組CT之間相位關係;
11、檢查變壓器接線組別;
12、檢查有功電度表接線正確與否;
13、判斷電度表運行快慢,合理收繳電費
14作為漏電流表使用等。
產品特徵及優點
1、結構精巧,使用方便
● 手持式結構;
● 在10mA-10A電流範圍內,3V-500V電壓範圍內測量相位時不用斷開電路和更換量限;
● 顯示器採用了高反差液晶顯示屏,字高達25mm,螢幕角度可自由轉換約70°,以獲得最佳視覺效果;
● 開關功能及布局合理,轉動開關即可讀出被測電壓、電流及其相位。
2、解析度高
採用最新型專利電流鉗,電流分辯率達0.1mA;電壓分辯率0.1V。
3、低功耗
該相位表微功耗設計,且具有電池電壓檢測功能。
