原理:放大尺的原理是位似形性質,如圖,綠色部分就是由4根木尺製成的平行四邊形。P,A,B三點始終在一直線上,兩個黃色的三角形相似。

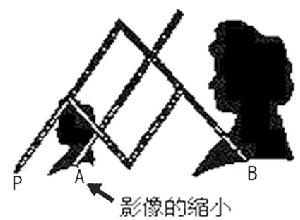

縮小:反過來,B點在原圖上移動,A點畫圖,畫出來的圖與原圖相似,但圖形縮小。
放大尺原理
製作:放大尺由四根20厘米長的直尺構成,每根直尺都等距離地鑽上多個小孔,然後,將四根直尺照圖樣安裝

特徵是:由固定連線有支架的尺座板,均分布有一組放大倍數及連線孔且位置相互對應的單尺A、單尺B、單尺C和單尺D,螺栓、倍數調節螺栓、螺栓或螺釘、讀圖針、以及筆等組成;單尺A的一端通過螺栓與支架活動連線、另一端通過螺栓或螺釘與單尺C的一端活動連線,單尺B的一端通過螺栓(讀圖針與其下端固定連線或連為一體)與單尺D的一端活動連線、另一處通過倍數調節螺栓與單尺A活動連線,單尺C的另一端有孔並與筆套接,單尺D的另一處通過倍數調節螺栓與單尺C活動連線。採用本實用新型,放大的範圍寬廣,採用放大再放大的組合,可得到任意大小的畫面,放大的精度高,操作快捷、方便,實用性強。

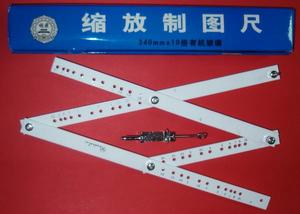

現代放大尺,也稱縮放製圖尺
古人對放大尺的套用
