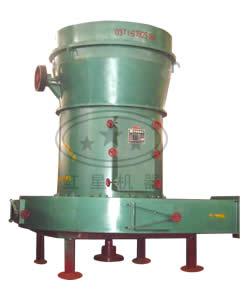

擺式磨

擺式磨粉機又稱懸輥磨或雷蒙磨，是一種“環-輥”碾磨結合氣流篩選、氣力輸送形式的制粉設備。擺式磨粉機屬於圓盤不動型盤磨機。擺式磨粉機是一種通用性較強的制粉設備，就要有乾法連續制粉，粒度分布集中、細度連續可調、結構緊湊等特點。擺式磨粉機成品粒度按不同要求可在0.125-0.044mm( 相當於120-325目)範圍內調節。

擺式磨粉機適用範圍

擺式磨粉機的用途非常廣泛， 常見被磨物料及用途如下：（1）土類：粘土、瓷土、膨潤土、菱苦土、陶土、礬土等。 （2）非金屬礦石類：石膏、滑石、石墨、螢石、方解石、石灰石、坲石、重晶石、磷灰石、矽灰石、長石、石英等。 （3）金屬氧化物類：錳鐵礦、鉻鐵礦、鈦鐵礦、鋁礬土等。 、（4）化工合成物類：焦炭、石灰焦、冶煉焦、硫酸鋇等。 （5）其他：擺式磨粉機的產品可用於許多行業，如冶金行業用鎂粉作高爐耐火層；石油開採用重晶石粉壓封噴油口；用膨潤土粉漿作為鑽井的潤滑劑；化工輕工行業用不同石粉作橡膠、塑膠、造紙、塗料中的填充劑；建材行業的陶瓷品、玻璃、搪瓷、白水泥、石膏品、菱苦土製品的原料均經過擺式磨加工。 （6）擺式磨粉機主要用於粉磨莫氏硬度在7級以下、濕度在6%以下的各種非易燃、易爆的礦產物料。

擺式磨粉機系統工作原理

塊狀物料經鄂式破碎機破碎致一定大小的粒度（粉狀或細粒物料可不經過鄂式破碎機），由畚斗提升機將物料垂直輸送到儲料斗。再由電磁振動給料機把物料定量、均勻、連續地送入主機內，進行研磨。 研磨後的細粉被鼓風機鼓出的氣流帶出，經置於主機上方的分析機進行分級。細度合乎要求的細粉，隨氣流進入大旋風分離器，分離後粉料經出料管 排出即為合格產品。氣流由大旋風分離器上端的迴風管進入鼓風機進口。 整個氣流風送系統是密閉循環，並且是在負壓下進行操作。 由於被磨物料中含有水分， 在研磨時蒸發變為氣體以及整個風管中各法蘭接合處 漏入風管的氣體，導致循環氣流中的風量增加，此項增加的風量，從鼓風機和主機中間的餘風管導入 小旋風分離器。隨同氣流帶出的細粉，經小旋風分離器收集後，由另一個出料管排出，氣體經小旋風分離器上端的排氣管排入大氣。
