簡介

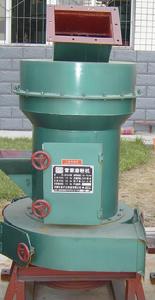

從外形看像一個鋼製容器豎立，有進風、出風口，中部有進料口。磨機下部有電機帶動內部磨棍與磨盤鏇轉將需磨物料粉碎或研磨，通過進風口的風將成品物料吹起，磨機內部上部有分離器，可將粗細粉進行分離，然後經由通過磨機的風由出風口帶出收集。
專利
雷蒙磨在不斷使用過程中經過了無數次的技術改進，在國家取得了不少專利。對雷蒙磨在國內發展起到較大作用的改進有：
專利號：ZL95213283雷蒙磨第一個以產品名稱提請的專利，時間是1995年05月31日
雷蒙機專利號：ZL91219049雷蒙磨中的分析機的改進
專利號：ZL01231775用於微細粉體加工的新型雷蒙磨
專利號：ZL200620083024帶粗粉收集裝置的雷蒙磨分析機
專利號：ZL96244729雷蒙磨改裝加裝裝置
專利號：ZL98218912用於雷蒙磨的立式葉輪分級器
專利號：ZL01240392超細雷蒙磨粉機
專利查詢地址：www.cnpat.com.cn
適用範圍
R型雷蒙磨粉機經過多年的實踐和不斷的改進，其結構已日臻完善，具有效率高、耗能低、占地面積小、資金投入少及環境無污染等優點。因而廣泛套用於冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下、濕度在6%以下的各種非易燃易爆礦產，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白雲石、花崗岩、高嶺土、彭潤土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等，成品細度在613微米~440微米（0.613毫米-0.44毫米）之間，通過分析機及風機的共同作用，可滿足不同用戶的使用要求。
工作原理
雷蒙磨將大塊狀原材料破碎到所需的進料粒度後，由畚斗提升機將物料輸送到儲料倉，然後由電磁振動給料機均勻地送到主機的磨腔內，進入到磨腔的物料在磨輥與磨環之間研磨，粉磨後的粉子由風機氣流帶到分析機分級，達到細度要求的細粉隨氣流經管道進入大鏇風收集器內，進行分離收集，再經卸料器排出即為成品。主機工作過程中，鏟刀系統起到了非常重要的作用。其位於磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋餵入磨輥輥環之間，形成墊料層，該料層受磨輥鏇轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。
結構特徵
雷蒙磨主要由主機、分析機、鼓風機、成品鏇風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機、畚斗提升機、電磁振動給料機、電控櫃等，用戶可以根據現場情況靈活選擇。
1、整機為立式結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及最後的包裝，可自成一個獨立的生產系統。
2、與其他磨粉設備相比，通篩率高達99%。
3、雷蒙磨主機傳動裝置採用密閉齒輪箱和帶輪，傳動平穩，運轉可靠。
4、雷蒙磨粉機重要部件均採用優質鑄件及型材製造，工藝精細，嚴謹的流程，保證了整套設備的耐用性
5、電氣系統採用集中控制，磨粉車間基本可實現無人作業，並且維修方面。
安裝調試
(一)雷蒙磨安裝前的準備事項
1、雷蒙磨運行現場還未安裝時，應妥善保管，外露表面須塗上防鏽油脂、並避免日曬雨淋，以防機體生鏽進水，要建立保養制度。
2、廠房和基礎應根據雷蒙磨安裝基礎圖尺寸應有足夠的高度和安裝位置，雷蒙磨基礎應採用高標水泥並須埋有鋼筋方能澆基礎，並予埋穿線管或電纜溝。水泥基礎澆好後，必須有15天的保養期。
3、應配有2～3噸起吊工具，供雷蒙磨安裝維修用。
4、雷蒙磨從出廠到使用時間超過6個月者，對主機中心軸系統、傳動裝置、磨輥裝置、分析機油池等應清洗檢查，清洗檢查完畢後應對各部件加入足夠的潤滑油。
(二）雷蒙磨安裝（另見雷蒙磨安裝示意圖）
1、首先將傳動裝置底座吊入坑內填平，注意控制好一定高度，然後用水平儀校正上端平面“A”，同時將傳動裝置安裝在“A”面上度用螺栓固定。
2、雷蒙磨主機安裝。安裝前應在底座下端平面與水泥基礎接觸處和地腳螺栓連線間墊上橡膠防震墊（見圖），然後用框形水平儀校正底座“B”平面，校正點為交叉十字線四點，同時調正兩半聯軸器“C”、“D”，其不同軸度應小於0.20毫米，E1——E2不平行度不得大於0.1毫米，“E1”、“E2”之間隙應保持在5-8毫米內。
3、管道裝置的位置和高度應按總圖安裝，不得任意改動和加高，各管道連線處應密封，緊固後不得有漏氣現象。電氣設備應準確可靠，待各部件安裝完畢後應進行試機。
(三)雷蒙磨調試（空運轉試機）
1、空負荷運轉試機，在無負荷試機前，應將磨輥裝置用網絲繩抱軋牢，避免磨輥與磨環接觸衝擊，然後主機空運轉試機不少於1小時；主機運轉時應平穩，箱體內油溫不得超過80℃，溫升不超過40℃。主機與分析機鏇轉方向見圖4。
2、鼓風機應空載開機，待運轉正常後再載入，然後觀察其運轉平穩，無異常噪音和振動、滾動軸承最高溫度不得超過70℃，溫升不得超過35℃。
3、負荷運轉試機時間不少於8小時，雷蒙磨工作正常後整機無異常噪音，各管道連線處無漏風現象，經試機後再次把各緊固體擰緊，即可投入正常使用。.
安裝後外形尺寸及總重量
產品代號長(mm)寬(mm)高(mm)總重量(kg)3R14103340216132462500;
3R18154200290043002950
3R26155970400050003800
強力3R27145970400050003850
強力3R27155970400052004000
強力4R27165970400052004000
3(4)R30167500450072007500
4R321699005800900014000
3(4)R31177500400072009500
5R381880007000980019300
5R411980007850980026500
操作流程
雷蒙磨開動前，應檢查所有檢修門關閉是否嚴密，檢查破碎機的齶板間隙是否符合進料粒度尺寸，調整分析機轉速應達近似成品粒度要求。最後按以順序開機。
1、開動畚斗提升機；2、開動鄂式破碎機；3、待料倉存有物料後，啟動分析機；4、啟動鼓風機（空負荷啟動，待正常運行後再載入）；5、啟動雷蒙磨主機，在啟動主機瞬間隨即啟動電磁振動給料機。此時雷蒙磨粉磨工作即為開始。
雷蒙磨操作順序簡易如下：啟動：提升機→破碎機→分析機→風機→主機→給料機。
雷蒙磨停機時應按下列順序關閉各機：
1、先關閉給料機停止給料；
2、約一分鐘後停止主機；
3、吹淨殘留的粉子後停止鼓風機；
4、最後關閉分析機。
雷蒙磨停機順序是：給料機→主機→鼓風機→分析機。
註：提升機輸運物料至料倉一定量後，先停止破碎機而後再停止提升，此項應由儲料量現時變動。
5、雷蒙磨在正常工作時不準隨意加油，要確保生產安全，磨粉機在任何部分發生不正常噪音，或負荷突然增大應立即停機檢查，排除故障，以免發生重大事故。再繼續開機時必須將磨機內余料取出，否則開機時電流過大，影響啟動。
維護保養
1、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解磨粉機的原理性能，熟悉操作規程。
2、為使雷蒙磨粉機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。
3、雷蒙磨粉機使用一段時間後，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前後對連線螺栓螺母應進行仔細檢查，看是否有鬆動現象，潤滑油脂是否加足。
4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。
R型雷蒙磨粉機經過多年的實踐和不斷的改進，其結構已日臻完善，具有效率高、耗能低、占地面積小、資金投入少及環境無污染等優點。因而廣泛套用於冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下、濕度在6%以下的各種非易燃易爆礦產，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白雲石、花崗岩、高嶺土、彭潤土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等，成品細度在613微米~440微米（0.613毫米-0.44毫米）之間，通過分析機及風機的共同作用，可滿足不同用戶的使用要求。
故障排除
雷蒙磨在使用過程中所出現的故障，可按如下進行處理：
常見故障一：不出粉或出粉少產量低。
產生原因：（1）鎖粉器未調整好，密封不嚴，造成粉倒吸。（2）鏟刀磨損大，物料鏟不起。
排除方法：（1）檢查和調整好鎖粉器密封，發現漏氣處應鏟刀。（2）更換新鏟刀。
常見故障二：成品粉子過粗，或過細。
產生原因：（1）分析機葉片磨損嚴重，不起分級作用。（2）風機風量不適當。
排除方法：（1）更換葉片長適當關小風機進風量解決過粗。（2）過細應提高進口風量。
常見故障三：主機電流上升，機溫上升，風機電流下降。
產生原因：（1）給料過量，風道被粉料堵塞，管道排氣不暢，循環氣流發熱使之主電流，機溫升高，風機電流下降。
排除方法：（1）減少進料量，清除風道積粉。（2）開大餘風管閥門，進機物料溫度控制在6℃以下。
常見故障四：主機噪音大並有較大振動。
產生原因：（1）進料量小。鏟刀磨損嚴重，鏟不起物料，地腳螺栓鬆動。（2）料硬衝擊大，或無料料層（3）磨輥磨環失圓變形嚴重。
排除方法：（1）調整給料量，更換新鏟刀。（2）更換進料粒度。（3）更換磨輥、磨環。
常見故障五：風機振動。
產生原因：（1）風葉上積粉或磨損不平衡。（2）地腳螺栓鬆動。
排除方法：（1）清除葉片積粉或更換葉片。（2）擰緊地腳螺栓。
常見故障六：傳動裝置和分析機油箱發熱
產生原因：（1）機油粘度大油厚，螺紋泵油打不上去使上部軸承缺油。
排除方法：（1）檢查機油的牌號和粘度是否與要求相符。（2）檢查分析機運轉方向
常見故障七：磨輥裝置進粉軸承損杯。
產生原因：（1）斷油、或密封圈損壞。（2）長期缺乏維修和清洗。
排除方法：（1）按規定時間及時加油。（2）定期清洗，更換油封
注意事項
1、為使雷蒙磨粉機粉機正常，應制定設備“設備保養安全操作制度”方能保證雷蒙磨粉機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。2、雷蒙磨粉機的磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。
3、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。雷蒙磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解雷蒙磨粉機的原理性能，熟悉操作規程。
4、雷蒙磨粉機使用一段時間後,應進行檢修.同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前後對連線螺栓螺母應進行仔細檢查，看是否有鬆動現象，潤滑油脂是否加足。
規格參數
型號3R21153R26153R27153R30164R3216
磨輥個數33334
直徑(mm)210260270300320
高度(mm)150150140160160
磨環內徑(mm)630780830880970
高度(mm)150150140160160
最大進料粒度(mm)1515-2015-2015-2020-25
成品粒度(mm)0.044-0.1650.044-0.1650.044-0.1650.044-0.1650.044-0.165
主機功率(KW)1518.5223037
成品細度(mm)0.125產量(t/h)1.2-1.81.8-2.52.3-2.80.6-1.23.2-4.5
0.0750.6-1.21.2-1.81.8-2.31.9-2.62.4-3.1
0.0440.6-1.00.8-1.20.9-1.71-1.91.8-2.5
啟動方法
1、啟動主磨室電機，空車試行看設備是否有問題；
2、啟動給料機；
3、待給料機開始給料後，啟動主磨室電機；
4、待料倉有料時，啟動分析機；
5、啟動鼓風機（空負荷啟動，待正常運行後再載入）；
6、啟動排料輸送機。
