指令制導系統

指令制導系統

指令制導系統是從飛行器以外的制導站傳送制導信息控制飛行器飛行的制導系統。這種系統多用於飛彈上。指令制導系統按傳輸和接收裝置的不同分為無線電指令制導系統和有線指令制導系統;按所用物理量的性質,又分為雷達跟蹤指令制導系統和光學跟蹤指令制導系統。

指令制導系統

正文

從飛行器以外的制導站傳送制導信息控制飛行器飛行的制導系統。這種系統多用於飛彈上。指令制導系統按傳輸和接收裝置的不同分為無線電指令制導系統和有線指令制導系統;按所用物理量的性質,又分為雷達跟蹤指令制導系統和光學跟蹤指令制導系統。制導站可以設在地面(如無人駕駛飛機和太空飛行器、地空飛彈和地地飛彈),也可設在飛行器上(如空空飛彈和空地飛彈),或者設在艦船上(如艦艦飛彈和艦空飛彈)。制導站測量目標和飛彈的運動參數,並將飛彈的運動參數與目標的運動參數進行比較,根據選定的制導規律形成制導指令送到飛彈上,控制飛彈飛行。指令制導系統可以用在飛彈的整個飛行過程中,例如美國的“奈克”Ⅰ、Ⅱ防空飛彈;或者只在彈道的起始階段上使用,然後採用尋的制導系統作為末制導,組成複合制導系統,用於對彈道末段精度要求較高或制導站的視線達不到的地方,例如“奈克”Ⅲ飛彈。

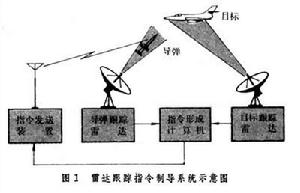

雷達跟蹤指令制導系統 制導系統跟蹤飛彈和目標時,根據觀測的數據(距離和角度),經計算機計算出飛彈偏離預期彈道的誤差,由指令傳送裝置通過無線電波把飛行路線誤差的信息傳送到飛彈上(圖1)。飛彈接收到信息後,通過控制系統(相當於一個自動駕駛儀)操縱執行機構(舵或發動機),校正飛行路線。這種系統制導精度較高。但容易受干擾,其導引誤差隨飛彈與制導站的距離增大而增加,制導距離受系統準確度要求和雷達作用範圍的限制。這種系統適用於在一定距離內攻擊活動目標的飛彈。

指令制導系統指令制導系統
指令制導系統指令制導系統

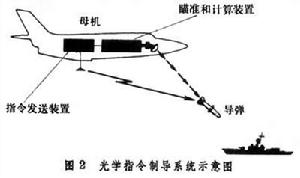

光學跟蹤指令制導系統 它用光學瞄準系統觀察和測算目標和飛彈的相對位置(圖2),將飛彈偏離飛行路線的誤差送給飛彈的控制系統,以校正飛彈的飛行路線。指令傳送方式分有線和無線兩種類型。有線光學指令制導系統在飛彈飛行時不斷釋放與控制盒相連的導線,通過導線傳送指令。這種系統一般都用在反坦克飛彈上。無線光學指令制導系統的指令傳輸方法與雷達指令制導系統相同,一般用於空地飛彈。各種光學跟蹤指令制導系統在套用時都要求能看見目標和飛彈,因此這種制導系統只限於在短距離內和能見度良好的條件下使用。為了便於觀測飛彈,有時在飛彈尾部裝以能發出強光的曳光彈。這種系統已逐步發展為電視指令制導系統,在飛彈的頭部裝一部電視攝像機,駕駛員通過螢光屏能看到攝像機傳送回來的景物。選定目標後,駕駛員開始控制飛彈飛行,使目標始終保持在螢光屏的中心。如果發現有偏差,就通過無線電波嚮導彈發出指令,使飛彈回到所要求的位置上來。在射程較遠的情況下,可以先讓飛彈在自動駕駛儀的控制下飛行,接近目標後再開動飛彈上電視攝像機尋找目標。這種系統的導引精度高,操縱人員能選擇目標,但容易受天氣的影響和敵方的干擾,目前只能在白天使用。
