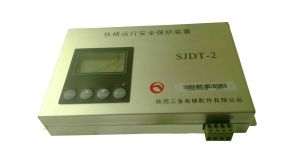

扶梯防逆轉裝置又名：扶梯運行保護裝置。

扶梯防逆轉裝置是自動扶梯安全保護裝置中的重要組成部分。逆轉指的是：自動扶梯發生的非操縱性的改變運行方向的運動。當自動扶梯在上行時，若梯級驅動機構
與主機失去聯繫，梯級會在載荷和自重的作用下由向上運行變成向下運動，處於一種失控的狀態。此時應有一種裝置起到切斷扶梯控制系統，並使其停止的作用，這
種裝置即為防逆轉保護裝置。

扶梯防逆轉裝置

扶梯防逆轉裝置功能

1、超速保護（6.3超速保護）；

2、防逆轉保護（6.4非操縱逆轉保護）；

3、梯級丟失保護（6.8梯級缺失保護）；

4、扶手帶速度偏差保護（6.9扶手帶速度偏離保護）

扶梯故障原因分析：

自動扶梯發生逆轉的機械原因主要有4點。

（1）驅動系統發生傳動鏈斷鏈或牽引鏈輪、傳動鏈輪脫落，使梯級與驅動系統失去作用。

（2）驅動主軸發生斷裂及驅動主機發生故障。

（3）由於電氣或機械因素造成制動器一直保持打開狀態。

（4）由於梯級鏈發生斷鏈造成梯級下滑。

工作原理

1）採用機械機構和電氣開關實現防逆轉保護。在這種保護裝置中，連桿固定在開關架上，一端設定在兩個微動開關之間，另一端設定在棘輪大鏈上。當自動
扶梯上行時，棘輪逆時針旋轉，帶動連桿以固定軸為中心，另一端壓在微動開關上。系統通過檢測微動開關的工作狀態，即可發現自動扶梯是否處於非操縱性逆轉狀
態，從而採取相應的保護措施，斷開自動扶梯的動力電源並進行緊急制動，反之亦然。（2）採用速度監控元件及測速原理起到防逆轉保護作用。一般情況下若自動扶梯的運行速度處於欠速（小於80%的額定速度）及超速（大於120%的額定速度）運轉時，系統將通過輸出元件控制制動系統從而使自動扶梯停止。

扶手帶速度偏差檢測注意

1、裝一個鐵輪壓著扶手帶，當扶手帶動時，鐵輪跟著轉動，在鐵輪上鑽三個孔（或以上），鐵輪轉一圈，接近開關(X4或X5)通斷三次（或以上）；2、如果使用膠輪，那可以用AB膠在輪上平均貼上三個（或以上）的鐵片，輪轉一圈，接近開關(X4或X5)通斷三次（或以上）；3、回響頻率為：8Hz；註：試驗方法：1、開梯運行，讓扶手帶速度低於全速時的15%左右；2、速度持續低於全速15%的時間達到15秒左右，扶梯應該自動停止，監控板的Y5/Y6亮，蜂鳴器間隔一秒鳴叫；3、完成後，請恢復正常，在監控板上按K4按鈕3秒左右復位；4、如果保護不能起作用，請檢查X4與X5的燈在扶梯運行中是否閃亮，扶梯上行時X6燈亮或扶梯下行時X7燈亮；

梯級丟失檢測功能

1、當梯級在接近開關範圍內時，X2或X3亮；2、在扶梯自動運行時，X2或X3應該不斷的亮滅；3、安裝檢測接近開關時，應該在扶梯運行時保證X2或X3亮（接通）的時間比滅（不通）的時間要長；4、該功能時間參數在自學習中獲取，如果不需要該功能，請將COM與X2，COM與X3短接；5、需保證上與下接近開關安裝位置保持一致；註：試驗方法：1、拆除一個梯級；2、開梯或檢修運行，缺失的梯級位置在到達梳齒板前應停止，監控板的Y4燈亮，Y0滅，蜂鳴器間隔一秒鳴叫；3、故障保護後，斷電送電故障應不能復位，需按K4按鈕3秒左右才可以復4、如果保護不能起作用，扶梯上行時X6燈亮或扶梯下行時X7燈亮。
