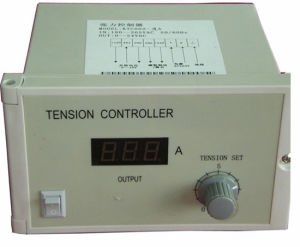

手動張力控制器

手動張力控制器

手動張力控制器通常與天機磁粉制動器或者天機磁粉離合器、天機齒輪減速電機、張力檢測器等組成為一套總張力控制系統。為實現捲筒紙印刷工作,紙帶在進入印刷裝置之前必須保持平整、繃緊程度適中,就是要保持一定的走紙能力。捲紙在輸送帶的過程中,使紙帶處於拉緊狀態的力稱之為張力。也就是捲筒紙印刷機使紙前進時紙帶形成的拉力。 在印刷過程中假如紙帶處於無約束狀態下自由展開,則紙帶就不能完成印刷工作。約束張力的大小直接關係到捲筒紙膠印刷圖像轉移的狀態。只有把紙帶以一定的力量拉緊才能有效地控制紙帶的運動。在印刷過程中紙帶的張力需要恆定不變和大小適當,如果張力大小不合適不平衡,就會造成一系列工藝故障,比如紙帶飄移、套印不準等故障,從而造成紙帶浪費,影響印刷機械運轉效率,增加勞動強度與成本以及生產質量。因此在捲筒紙印刷機的印刷過程中,紙帶必須具有一定的張力並且是恆定張力,以便控制紙帶的達到平衡的運動,並保證紙帶在印刷過程中正常和高效化、質量化。

簡介

手動張力控制器就是在收卷與放卷時伴隨著卷徑的變化,分階段地對天機磁粉離合器與天機磁粉制動器的勵磁電流進行手動調整以得到張力的控制方式。此外,希望利用可程式控制器D/A變換器等裝置控制天機磁粉離合器與天機磁粉制動器的勵磁電流時,可以直接把外控電壓(0~10V)接入手動張力控制器,然後進行自動控制。

作用

張力控制器主要使用是持久地控制料帶在設備上輸送時的張力的能力,並保證料帶不產生絲毫破損。它通常與天機磁粉制動器、天機磁粉離合器、天機齒輪減速馬達等傳動設備配套使用。最為常見的台灣天機張力控制器可分手動控制、半自動(卷徑檢出式)以及全自動控制,三者的主要作用就是控制張力,從而使張力控制系統的張力達到恆定。手動張力控制器是依據收料或者出料卷徑的變化而分階段調整磁粉離合器與磁粉制動器的激磁電流表,從而獲得一致的張力,達到恆定。半自動張力控制器又稱為卷徑檢出以及開波式張力控制器,通常用於收料以及放料自動檢出卷徑,從而調整卷料的張力。至於全自動張力控制器是由張力檢測器來直接測定卷料的張力,然後把張力數據轉變成信號傳回張力控制器,從而達到自動調整天機磁粉離合器與天機磁粉制動器的激磁電流來控制卷料的張力。通常而言,一套張力控制器系統可分成放卷、送卷、收卷這三部分。

規格

控制方式:脈寬調製切換式調節系統

輸入電壓:AC85-246V 50/60HZ

輸出:DC24V 0~4A

適用機型:天機磁粉離合器、天機磁粉制動器

輔助功能:短路保護輸入信號並可外部信號控制(面板信號或0~10V)

工作環境:使用周邊溫度為-5攝氏度到40攝氏度,不允許腐蝕性氣體,塵埃以及水分

安裝方式:落地式安裝、壁掛式安裝、鑲嵌式安裝

重量:1KG
