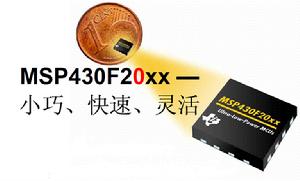

（圖）小巧、快速、靈活

新型MSP430F20xx MCU是TI推出的首批器件，基於發布的F2xx架構（工作電流僅為200μA/MIPS）基礎之上。靈活的時鐘系統採用全面可程式的改進型數控振盪器（DCO）．在溫度與電壓變化範圍內可保持穩定，使該器件可運行在16MHz的頻率上，而無須任何外部組件。

簡介

MSP430 是德州公司新開發的一類具有16 位匯流排的帶FLASH 的單片機。由於其性價比和集成度高,受到廣大技術開發人員的青睞。它採用16 位的匯流排,外設和記憶體統一編址,定址範圍可達64K，還可以外擴展存儲器由於為FLASH型，則可以線上對單片機進行調試和下載，且JTAG 口直接和FET(FLASH EMULATION TOOL)的相連，不須另外的仿真工具,方便實用,而且，可以在超低功耗模式下工作，對環境和人體的輻射小，測量結果為100mw 左右的功耗(電流為14mA 左右)，可靠性能好，加強電干擾運行不受影響，適應工業級的運行環境，適合與做手柄之類的自動控制的設備。我們相信MSP430 單片機將會在工程技術套用中得以廣泛套用，而且，它是通向DSP 系列的橋樑，隨著自動控制的高速化和低功耗化，MSP430 系列將會得到越來越多人的喜愛。

特性

14 引腳微小型封裝 4x4 毫米QFN 封裝、TSSOP、PDIP 。可在< 1us 的時間內0快速轉為16 MIPS 。靈活 <<1uA RTC 與200uA/MIPS 1.8 至3.6V 工作電壓零功耗BOR 自動防護OSC/WDT+ +2.5% 可程式的DCO 2.2V 快閃記憶體ISP 上拉/下拉連線埠電阻 128B RAM 與1/2kBISP 快閃記憶體 Spy Bi-Wire 仿真通用串列接口(USI) 比較器/10 位/16 位ADC 。業界功耗最低的MCU。小巧、快速、靈活、全新架構。

可程式時鐘系統

時鐘系統是為電池供電系統而特別設計的。只需要一個32KHZ的晶振就可以直接驅動一個低頻的輔助時鐘（ACLK）。ACLK可工作於實時時鐘模式，並具能夠自我喚醒。內部集成了一個DCO使主時鐘(MCLK)可以被CPU和其他的高速外圍設備所使用。由於有了DCO，使得一個窄脈衝在少於2US的時間內就可以將MSP430喚醒CPU工作。
●低頻輔助時鐘------低功耗模式
●高速的主時鐘模式------高性能的信號處理

嵌入式仿真環境

專用嵌入式仿真環境通過JTAG即可在晶片內部進行邏輯運行，不需要占用其他的系統資源。
●支持全速運行、單步運行、斷點等，以滿足開發和調試的需要；
●開發就是系統相同的特徵得到決定性的套用；
●保持了信號的完整性，完全不受接口的影響;

外部設備模組

外部設備模組被映射於地址空間之中。0100-01FFH是為16位外部設備而保留的。訪問此模組應該使用雙位元組指令。如果使用了單位元組指令，則只允許偶地址訪問設備，高位元組位總是全部為0。010-0FFH是為8位的外部設備而保留的。訪問此模組是可使用單位元組指令，如果用雙位元組指令讀取模組的入口位元組，將導致雙位元組指令的高8位產生不可預見的數據。如果用雙位元組指令去寫8位設備的地址，則僅僅底位元組位被寫入到設備的暫存器中，而高8為的數據將會被忽略。

特殊功能暫存器

一些外圍設備的功能將會在特殊功能暫存器中被設定。特殊功能暫存器位於地址空間的底16個位元組中，以位元組的方式組織起來的。特殊功能暫存器只允許被單位元組指令所訪問。關於各個位數據的具體套用還請參照相關數據手冊。

功能表

主目	增加
復位	[1] 欠壓保護復位包含在所有MSP430x2xx器件中。 [2] 由復位引起的PORIFG和RSTIFG標誌位已增加到IFG1暫存器。 [3] 一條指令從0x0000-0x01FFH地址取出將復位那器件。
看門狗定 時器	所有MSP430X2XX器件都集成了看門狗定時器WDT+。那WDT+確保時鐘源不失效。
時基系統	[1]在LF模式下，LFXT1震盪器已經選擇了負載電容。 [2]在HF模式下，LFXT1支持頻率高達16Mhz的晶振。 [3]在LF模式下，LFXT1振盪器能夠對振盪器進行查錯。 [4]XIN和XOUT引腳分享了設備的20引腳和28引腳的部分功能。 [5]一些型號的設備不支持DCO的一些外部Rosc特性。在這種情況下，軟體不能設 置BCSCTL2暫存器的LSB。詳盡的敘述還請參照設備手冊的相關章節。設備的溫度 穩定性明顯的被提高了。
Flash 存儲器	[1]訊息存儲起有4個64位元組的段組成。段A被LOCKA位所鎖定。 [2]LOCKA位將保護所有的訊息被大量的擦除。 [3]一個中斷的發生將能夠使得段的擦除被打斷。 [4]一個中斷的到來也能夠使得FLASH的更新停止。FLASH的編程電壓被降低到了 2.2V以下。 [5]燒寫和擦除的時間被減少，時鐘信號的無效將停止FLASH的更新。
數字I/O	[1]連線埠1和連線埠2的內部集成了上拉和下拉電阻。 [2]P2.6、P2.7的功能已經被加到了設備的20引腳和28引腳上。他們和XIN、XOUT 的一些功能相同。如果晶振的操作被激活，軟體將不能對這些引腳清除P2SEL位。
比較器_A	比較器A已經被擴展為一個多路輸入的輸入電容。
工作頻率	最大的目標頻率是3.3V時達到16Mhz。
BSL	一個不正確的指令將引起大量的信息被擦除。BSL的入口次序高於阻止意外的入 口和擦除的次序。
低功耗	在3V的情形下，典型的LPM3模式下的功耗將減少為50%。DCO的啟動時間被明顯的 被減少。
