微波料位開關

微波料位開關是一種新型的開關,由三個電器隔離的單元構成。

概述

微波料位開關的發射器向具有微波偵測能力的接收器傳送微波束,微波束每秒傳送200次,當在接收器同一平面出現吸收微波的物料時,

微波對射款料位計微波對射款料位計

微波束將不能到達接收器,因而接收器將不能偵測到微波束。當接收器端偵測到微波束,狀態改變時將會觸發繼電器動作。

組成

微波料位開關由三個電器隔離的單元構成:發射器、接收器與放大器,發射器與接收器相互成對安裝。為獲得良好的性能需確保接收器、發射器的安裝是牢固且嚴格正對的。

特點

微波料位開關從偵測到微波系列狀態改變到繼電器動作的時間延遲長度由兩個可單獨調節的電位器設定;一個用於設定信號有效而觸發的繼電器,另一個用於設定信號中斷而觸發的繼電器,繼電器的動作總在信號狀態改變並維持到已設定的時間長度之後。在延時時間段內任何的狀態改變將會使延時重新開始。
接收器的靈敏度由一電位調整,經過調整,可使不同物料間的反射率與吸收率得到補償。同樣的,我們也可調整至即使僅是偵測到部分的微波束,也可改變觸髮狀態。系統有兩個電位器用於靈敏度的調節,分別用於粗調與細調。
微波料位開關當偵測到信號中斷時,繼電器狀態可設定為得電或失電,此工作模式可由接收器端的二值開關設定。 放大器設定了三個LED指示燈,分別用於指示供電電源;有效信號;繼電器得電。而發射器上僅有一個指示燈用於指示供電電源。

套用

·流動/停止檢測

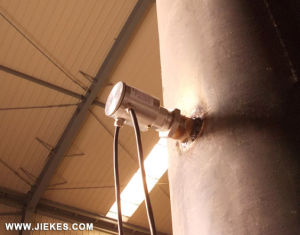

微波料位開關套用微波料位開關套用

·斜槽堵塞檢測
·低料位檢測
·高料位檢測
·傳送帶物品檢測
·軌道/卡車過載檢測
·起重機防碰撞檢測
·給料管中氣體或粘稠狀物料堵塞
·有料、無料料位檢測10.525GHz發射器 接收器
