概述
帽式光纜接續盒是相鄰光纜間提供光學、密封和機械強度連續性的接續保護裝置。在光通信網路中，由於光纜長度有限以及光纜在傳輸線路上需要分支，因此產生光纜接頭，光纜接續盒為光纜接續、分支提供條件並對接頭進行保護。光纜接續盒又稱光纜接頭盒、光纜接續包、光纜接頭包和炮筒,主要用於各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線。盒體採用優質工程塑膠，強度高，耐腐蝕，抗老化，能抵受劇烈的氣候變化和惡劣的工作環境。廣泛用於通信、網路系統，CATV有線電視、光纜網路系統等等。

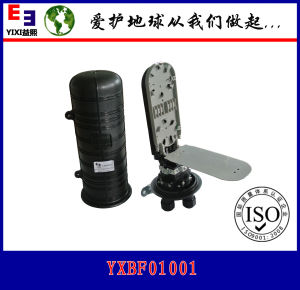

帽式光纜接續盒產品介紹
整套塑件採用科學配方的高強度PC工程塑膠，注塑成型能在－40℃～+65℃自然環境下長期使用。尺寸
立式（高×底部直徑）415*190mm 光纜進出孔有：2孔、4孔、6孔、8孔、12孔。
可安裝光纜直徑：Φ5mm～Φ20mm
容量：最小容量4芯最大容量144芯
標準配件：熔纖盤、光纜固定裝置、密封件、掛壁固定裝置。
選擇配件：熱縮管、尼龍扎帶、絕緣膠帶、專用扳手等。
安裝方式：掛壁式和抱桿式。
連體密封件：選用高質量進口彈性體橡膠密封材料，用模具一次成型，使產品結合面無接縫，密封性能保證，又能達到多次重複開啟，重複使用，方便施工。
端面堵片：用於堵住光纜接續盒多餘孔，保持盒內良好的氣密性和水密性，有效保護盒內光纖和接頭。該裝置不易脫落，可拆卸，安裝便捷。
接地引出裝置：將盒內光纜中的金屬構件引出接地，起保護作用。
光纜固定裝置：用於光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定；二是光纜與支撐架夾緊的固定；三是光纜與接頭盒進出纜用熱縮護套密封固定。
熔纖盤：用於光纖的熔接、分支和盤儲；盤可疊加，配置靈活，安裝簡單。
使用範圍：①廣泛用於通信、網路系統，CATV有線電視、光纜網路系統等各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線，可地埋、架空、管道、人井掛壁使用；②結構光纜的終端機房內的接續。
★ 備註：光纜接續盒通常適用於室內或非露天的室外使用，不適合於露天使用，如要使用，應採取保護措施。以上尺寸為常規尺寸，非常規尺寸可以根據客戶要求定做。
產品分類
按外形結構分類，可分為帽式和臥式。 按外殼材料分類，可分為塑膠外殼和金屬外殼。
按光纜連線方式分類，分為直通連線和分歧連線。
按密封方式分類，分為熱收縮密封型和機械密封型。
根據光纜敷設方式有架空、管道（隧道）和直埋等類型。
按是否可以裝配適配器分類，可以分為可裝配適配器型和不可裝配適配器型。
功能特點
1. 光纜接續盒可同時用於部分主幹光纜與分歧光纜熔接、部分主幹光纜與尾纖或尾纜熔接，通過跳纖連線到光交換設備。可以省去網路箱內的熔接單元、配線單元、網路箱殼體的部分材料、光纜接續盒到網路箱的光纜及整個作業過程。2. 光纖熔接單元，光纖收容盤增加或減少快速省時，光纖收熔盤翻轉角度達到90℃以上，為將來擴容、維護提供方便。
3. 光纖配線單元，能安裝FC、SC、ST、LC適配器的固定模組，安裝十分方便，可根據用戶需要配置，各模組尺寸及安裝孔相同。
4. 創新的結構設計，安裝方便可靠，整套塑件採用科學配方的高強度PC工程塑膠，注塑成型能在－40℃～+65℃自然環境下長期使用。
5. 專利產品——彈性體密封構件能達到多次重複開啟，重複使用，保持密封性能良好。
6. 多功能光纜接續盒，可掛壁或抱桿安裝。為光纖網路建設實現FTTH接入降低成本，又提高了通信質量。
主要技術指標
環境溫度：-40℃～+65℃ 密封性能：壓力100KPa±5KPa，保持24小時氣壓不變
抗拉伸力：≥800N
抗壓強度：能承受2000N/100mm的壓力,時間為1min
抗衝擊強度：16N•m,沖3次
抗扭強度：50N•m，扭轉角度為±90°的10個循環
抗彎強度：光纜接續盒與光纜接合處能承受彎曲張力負荷為150N,彎曲角度為±450的10個循環的彎曲
耐電壓強度：將光纜接續盒按規定的操作程式封裝後，沉入1.5m深的水中浸泡24h後，光纜接續盒兩端金屬構件之間、金屬構件與地之間在15KV直流作用下，1min內不擊穿，無飛弧現象
絕緣電阻：將光纜接續盒按規定的操作程式封裝後，沉入1.5m深的水中浸泡24h後，光纜接續盒兩端金屬構件之間、金屬構件與地之間的絕緣電阻≥2×104MΩ
