簡介

臥式光纜接頭盒,又叫光纜接續盒和炮筒,是光纜的端頭接入的地方,然後通過光纖跳線接入光交換機。
阻止大自然中熱、冷、光、氧和微生物引起的材料老化,並且具有優良的力學強度,堅固的光纜接頭盒外殼及主體結構件能夠忍受最惡劣的環境變化,同時起到阻燃,防水作用,使震動、撞擊、光纜拉伸、扭曲等得到保護

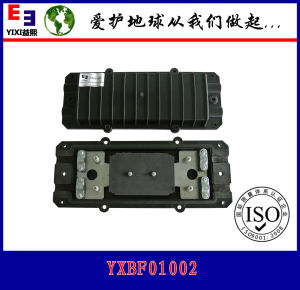

臥式光纜接頭盒臥式光纜接頭盒

內部結構

1、支撐架:是內部構件的主體。
2、光纜固定裝置:用於光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定;二是光纜與支撐架夾緊的固定;三是光纜與接頭盒進出纜用熱縮護套密封固定。
3、光纖安放裝置:能有順序地存放光纖接頭和餘留光纖,餘留光纖的長度應不小於1米,餘留光纖盤放的曲徑不小於35mm。其中收容盤多可四層,容量較大,並能根據光纜接續的芯數調整收容盤。
4、光纖接頭保護:把熱縮後的保護套管放在收容盤裡的纖芯固定夾上也可採用矽膠固定法。
5、光纜與接頭盒密封:對光纜及底座進纜處用砂布將接頭盒和光纜的交接處進行打磨,用清潔劑把打磨處擦乾淨,貼上鋁箔,再將熱縮管放在接頭盒的入纜處,用噴燈按照先中間後向兩端緩慢加熱,使整個熱縮管完全收縮即可。
臥式光纜接頭盒臥式光纜接頭盒

用途

適用於各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線。
結構光纜的終端機房內的接續。
光纜接續盒通常適用於室內或非露天的室外使用,不適合於露天使用,如要使用,應採取保護措施。工作溫度:室內型:-5℃~+40℃;室外型:-20℃-+60℃。

分類

 按外形結構分類,可分為帽式和臥式。
 按外殼材料分類,可分為塑膠外殼和金屬外殼。
 按光纜連線方式分類,分為直通連線和分歧連線。
 按密封方式分類,分為熱收縮密封型和機械密封型。
 根據光纜敷設方式有架空、管道(隧道)和直埋等類型。
 按是否可以裝配適配器分類,可以分為可裝配適配器型和不可裝配適配器型。

功能與特點

1. 光纜接續盒可同時用於部分主幹光纜與分歧光纜熔接、部分主幹光纜與尾纖或尾纜熔接,通過跳纖連線到光交換設備。可以省去網路箱內的熔接單元、配線單元、網路箱殼體的部分材料、光纜接續盒到網路箱的光纜及整個作業過程。
2. 光纖熔接單元,光纖收容盤增加或減少快速省時,光纖收熔盤翻轉角度達到90℃以上,為將來擴容、維護提供方便。
3. 光纖配線單元,能安裝FC、SC、ST、LC適配器的固定模組,安裝十分方便,可根據用戶需要配置,各模組尺寸及安裝孔相同。
4. 創新的結構設計,安裝方便可靠,整套塑件採用科學配方的高強度PC工程塑膠,注塑成型能在-40℃~+65℃自然環境下長期使用。
5. 專利產品——彈性體密封構件能達到多次重複開啟,重複使用,保持密封性能良好。
6. 多功能光纜接續盒,可掛壁或抱桿安裝。為光纖網路建設實現FTTH接入降低成本,又提高了通信質量。

使用方法

光纖準備

1.去除光纜外皮,(如果有,請去除禁止及鎧裝)然後去除各繞包層至露出松套管,具體方法,請按光纜廠家推薦的標準方法步驟進行,預備長度3m。
2、用清潔劑清潔松套管及加強芯護套,去除多餘的填充套管,用所提供的砂紙打磨光纜外皮150mm長。

光纜安裝

1、按光纜外徑選取最小內徑的密封環,並將兩個密封環套在光纜上。
2、將光纜放入相應的入孔內。
3、連線禁止及接地。
4、在兩個密封環之間纏繞上自粘密封膠帶,使密封帶繞到與密封環外徑平齊,以形成一個光纜密封端。
5、將光纜密封端按入光纜入孔內。
6、用喉箍穿過光纜加強筋固定座和纜芯支架,將光纜固定在接頭盒底座上,鏇緊喉箍螺釘,直至喉箍抽緊為止。
7、在光纜上紮上尼龍扎帶,剪斷余長。
8、其餘不用的光纜孔,請用堵頭密封。堵頭上同樣纏繞上密封膠帶,要求與5.2.4相同。
9、將加強構件纏繞在熔接盤支座的沉頭螺釘上,並壓緊。

光纖接續

1、預備上盤後盤繞1.5圈的光纖,隨後將余纖全部盤繞在盒體內。
2、單芯光纖上盤請用單芯緩衝管,帶狀光纖上盤請用帶狀緩衝管。在熔接盤的進口處用尼龍扎帶紮緊。
3、按規定方法對接兩根(帶)光纖,接頭卡入熔接單元卡槽中,余長請在盤內盤繞。
4、將熔接盤蓋上,請壓使其卡到位。
5、按接頭盒需要的容量不同,決定熔接盤疊加的盤數,將熔接盤的疊加型式必須符合光纖接頭的卡入熔接單元並檢查和維護要求。熔接盤每兩隻疊加,可以將橡膠折頁上六個孔,分別卡住上下兩個盤上的各三個凸扭;四隻橡膠折頁,盤兩邊對稱位置各兩隻,如疊加五個熔接盤,依照上述方法將二層盤與三層扣住,三層盤和四層盤扣住,四層盤和五層盤扣住,以此類推,五個盤就穩定地疊加在一起了。當需察看或維護某一層盤熔接情況時,只要將該盤單面的上層扣住的兩片折頁拆下,熔接盤即可如翻書頁一樣打開。

主要技術指標

 環境溫度:-40℃~+65℃
 密封性能:壓力100KPa±5KPa,保持24小時氣壓不變
 抗拉伸力:≥800N
 抗壓強度:能承受2000N/100mm的壓力,時間為1min
 抗衝擊強度:16N•m,沖3次
 抗扭強度:50N•m,扭轉角度為±90°的10個循環
 抗彎強度:光纜接續盒與光纜接合處能承受彎曲張力負荷為150N,彎曲角度為±450的10個循環的彎曲
 耐電壓強度:將光纜接續盒按規定的操作程式封裝後,沉入1.5m深的水中浸泡24h後,光纜接續盒兩端金屬構件之間、金屬構件與地之間在15KV直流作用下,1min內不擊穿,無飛弧現象
 絕緣電阻:將光纜接續盒按規定的操作程式封裝後,沉入1.5m深的水中浸泡24h後,光纜接續盒兩端金屬構件之間、金屬構件與地之間的絕緣電阻≥2×104MΩ
