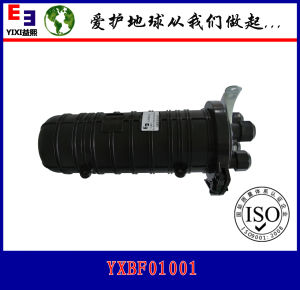

室外光纜接頭盒

室外光纜接頭盒

"概述室外光纜接續盒是相鄰光纜間提供光學、密封和機械強度連續性的接續保護裝置。 在光通信網路中,由於光纜長度有限以及光纜在傳輸線路上需要分支,因此產生光纜接頭,光纜接續盒為光纜接續、分支提供條件並對接頭進行保護。 光纜接續盒又稱光纜接頭盒、光纜接續包、光纜接頭包和炮筒

概述

室外光纜接續盒是相鄰光纜間提供光學、密封和機械強度連續性的接續保護裝置。在光通信網路中,由於光纜長度有限以及光纜在傳輸線路上需要分支,因此產生光纜接頭,光纜接續盒為光纜接續、分支提供條件並對接頭進行保護。光纜接續盒又稱光纜接頭盒、光纜接續包、光纜接頭包和炮筒,主要用於各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線。盒體採用優質工程塑膠,強度高,耐腐蝕,抗老化,能抵受劇烈的氣候變化和惡劣的工作環境。廣泛用於通信、網路系統,CATV有線電視、光纜網路系統等等。
室外光纜接續盒室外光纜接續盒

尺寸

320*120*65mm

產品介紹

 光纜進出孔有:2孔、4孔、6孔、8孔、12孔。
 可安裝光纜直徑:Φ5mm~Φ20mm
 容量:最小容量4芯最大容量144芯
 標準配件:熔纖盤、光纜固定裝置、密封件、掛壁固定裝置。
 選擇配件:熱縮管、尼龍扎帶、絕緣膠帶、專用扳手等。
 安裝方式:掛壁式和抱桿式。
 連體密封件:選用高質量進口彈性體橡膠密封材料,用模具一次成型,使產品結合面無接縫,密封性能保證,又能達到多次重複開啟,重複使用,方便施工。
 端面堵片:用於堵住光纜接續盒多餘孔,保持盒內良好的氣密性和水密性,有效保護盒內光纖和接頭。該裝置不易脫落,可拆卸,安裝便捷。
 接地引出裝置:將盒內光纜中的金屬構件引出接地,起保護作用。
 光纜固定裝置:用於光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定;二是光纜與支撐架夾緊的固定;三是光纜與接頭盒進出纜用熱縮護套密封固定。
 熔纖盤:用於光纖的熔接、分支和盤儲;盤可疊加,配置靈活,安裝簡單。
 使用範圍:①廣泛用於通信、網路系統,CATV有線電視、光纜網路系統等各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線,可地埋、架空、管道、人井掛壁使用;②結構光纜的終端機房內的接續。
備註:光纜接續盒通常適用於室內或非露天的室外使用,不適合於露天使用,如要使用,應採取保護措施。以上尺寸為常規尺寸,

產品分類

 按外形結構分類,可分為帽式和臥式。
 按外殼材料分類,可分為塑膠外殼和金屬外殼。
 按光纜連線方式分類,分為直通連線和分歧連線。
 按密封方式分類,分為熱收縮密封型和機械密封型。
 根據光纜敷設方式有架空、管道(隧道)和直埋等類型。
 按是否可以裝配適配器分類,可以分為可裝配適配器型和不可裝配適配器型。

功能特點

1. 光纜接續盒可同時用於部分主幹光纜與分歧光纜熔接、部分主幹光纜與尾纖或尾纜熔接,通過跳纖連線到光交換設備。可以省去網路箱內的熔接單元、配線單元、網路箱殼體的部分材料、光纜接續盒到網路箱的光纜及整個作業過程。
2. 光纖熔接單元,光纖收容盤增加或減少快速省時,光纖收熔盤翻轉角度達到90℃以上,為將來擴容、維護提供方便。
3. 光纖配線單元,能安裝FC、SC、ST、LC適配器的固定模組,安裝十分方便,可根據用戶需要配置,各模組尺寸及安裝孔相同。
4. 創新的結構設計,安裝方便可靠,整套塑件採用科學配方的高強度PC工程塑膠,注塑成型能在-40℃~+65℃自然環境下長期使用。
5. 專利產品——彈性體密封構件能達到多次重複開啟,重複使用,保持密封性能良好。
6. 多功能光纜接續盒,可掛壁或抱桿安裝。為光纖網路建設實現FTTH接入降低成本,又提高了通信質量。

主要技術指標

 環境溫度:-40℃~+65℃
 密封性能:壓力100KPa±5KPa,保持24小時氣壓不變
 抗拉伸力:≥800N
 抗壓強度:能承受2000N/100mm的壓力,時間為1min
 抗衝擊強度:16N•m,沖3次
 抗扭強度:50N•m,扭轉角度為±90°的10個循環
 抗彎強度:光纜接續盒與光纜接合處能承受彎曲張力負荷為150N,彎曲角度為±450的10個循環的彎曲
 耐電壓強度:將光纜接續盒按規定的操作程式封裝後,沉入1.5m深的水中浸泡24h後,光纜接續盒兩端金屬構件之間、金屬構件與地之間在15KV直流作用下,1min內不擊穿,無飛弧現象
 絕緣電阻:將光纜接續盒按規定的操作程式封裝後,沉入1.5m深的水中浸泡24h後,光纜接續盒兩端金屬構件之間、金屬構件與地之間的絕緣電阻≥2×104MΩ
