概述：

布線系統是構成以網路為基礎的套用系統的重要組成部分。布線系統是網路的基礎，一個好的布線系統不但可以充分發揮網路設備的性能，它還應該能夠為整個套用系統提供20年甚至更長時間的發展潛力，充分保護用戶的投資。

存在模式

對於布線系統，目前主要存在兩種模式：傳統的布線模式和結構化的布線模式。
所謂傳統布線系統，是指採用不同的傳輸媒介、對多個子系統進行獨立布線。這給建築物從設計到今後的管理都將帶來一系列的弊端。例如:
·各專業設計，線上路路由上存在過多的牽制，管理錯綜複雜，要多次進行圖紙匯總才能定出一個妥協的方案。
·在布線時，重複施工造成材料和人員的浪費。
·各子系統獨立，互不兼容，造成使用者極大的不便。
·不具備開放性和靈活性，設備的改變，移動都會導致布線系統的變化。
·難於維護和管理，最終用戶無法改變原有的布線來適應各自的需求。
·難於擴展，或者擴展時給原建築物的美觀造成很大影響。

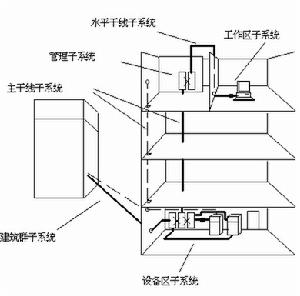

結構化布線系統

指在綜合考慮到一幢樓或樓群中的語音、數字、視頻、圖象等多種需求的基礎上進行的布線系統設計。

結構化布線系統優勢：

·綜合考慮了各個系統的需求，進行統一布線，極大地提高了全系統的性能價格比。
·具有開放性和充分的靈活性。即不論各個子系統設備如何改變，位置如何移動，布線系統不須做任何改變。
·設計思路簡潔，施工簡單，施工費用降低。
·大大減少維護管理人員的數量及費用。
·可根據最終用戶的不同需求可隨時進行改變和調整。

結構化布線系統與傳統網路布線區別：

結構化布線系統與傳統網路布線的最大差別在於結構化布線與它所連結的設備相對無關。在傳統的網路布線中設備在哪裡，線就敷到哪裡;而結構化布線則是預先將布線系統敷設好，並在各辦公室內預先裝好信息插座，用戶要做的僅僅只是將需上網的終端設備與室內的信息插座相連，更重要的是即便日後重新規劃辦公室空間、更換電腦主機或調整位置時可根據不同情況及所接設備調整內部跳線及互連機制，使之適應設備的需要。

套用時注意事項總結

布線系統接地設計要點分析

對於廣大工程技術人員而言，提高綜合布線接地系統的穩定性和可靠性將是一項長期而艱巨的任務，那么應該了解在進行綜合布線系統的接地設計時應注重的問題。
1.綜合布線系統採用禁止措施時，所有禁止層應保持連續性，並應注重保證導線間相對位置不變。禁止層的配線設備(FD或BD)端應接地，用戶(終端設備)端視具體情況直接地，兩端的接地：應儘量連線至同一接地體。當接地系統中存在兩個，不同的接地體時，其接地電位差應不大於1Vr.m.S(有效值)。
2.當電纜從建築物外面進入建築物內部輕易受到雷擊，電源碰地，電源感應電勢或地電勢上浮等外界因素的影響時，必須採用保護器。
3.當線路處於以下任何一種危險環境中時，應對其進行過壓過流保護：
(1)雷擊引起的危險影響；
(2)工作電壓超過250V的電源線路碰地；
(3)地電勢上升到250V以上而引起的電源故障；
(4)交流50HZ感應電壓超過250V。
4.綜合布線系統的過壓保護宜選用氣體放電管保護器。因為氣體放電管保護器的陶瓷外殼內密封有兩個電極，其間有放電間隙，並充有惰性氣體。當兩個電極之間的電位差超過250V交流電壓或700V雷電浪涌電壓時，氣體放電管開始出現電弧，為導體和地電極之間提供了一條導電通路。
5.綜合布線系統的過流保護宜選用能夠自復的保護器。由於電纜上可能出現這樣或那樣的電壓，假如連線設備為其提供了對地的低阻通路，則不足以使過壓保護器動作，而其產生的電流卻可能損壞設備或引起著火。例：20V電力線可能不足以使過壓保護器放電，但有可能產生大電流進入設備內部造成破壞，因此在採用過壓保護的同時必須採用過流保護。要求採用能自復的過流保護器，主要是為了方便維護。

布線系統要防潮

數據布線系統進水，對電纜支持高速數據套用的能力能產生重大影響。在某些情況下，已經接近標準規定的鏈路長度上限的電纜，遇到進水時可能會失效。這是因為在電纜變濕時，其絕緣性能會發生變化，會影響阻抗及衰減和回波損耗等相關參數。
人們通常認為，覆蓋在標準數據電纜外面的PVC材料是防水的，其實PVC材料是吸濕的。標準超五類電纜和六類電纜都採用PVC外套，是為了用於室內設計的，不適宜用於潮濕的環境。
對存在不同程度霧或水的室外環境，設計的電纜都會採取防水措施，如阻水膠帶和凝膠填充，這些方法成本高，有時會降低電氣性能。而且，這些防水凝膠基於石油，存在火災隱患，不適宜室內使用(接續點除外)。
進水的影響還取決於水的來源及進水的時間。敷設的PVC電纜，中部短期內暴露在少量的乾淨水中，不會產生任何長期的有害影響；直接敷設在混凝土地板上的低煙霧零鹵素電纜，沒有使用任何管道或保護措施，只要被水淹沒一周，損失風險就會大得多;來自積滿灰塵的水泥地板、包含溶解污染物的水則會產生更大的危險。
更換受潮的布線系統耗時巨大、成本高、破壞性強。很明顯，最好的方法是防止電纜受潮。位於高度危險區域的企業在網路設計階段應考慮受潮的危險，現有的布線網路，也應考慮採取哪些措施。
如果可能，應把電纜懸掛在天花板空間的管道中，這要比地板下布線更能降低受潮的危險。通過使用管道，如電纜架，在電纜受潮時可以更快使電纜變乾，密封管道則可以更好地防止少量水的浸入。如果電纜必須通過地板空間，則應在允許的高度範圍內，使電纜盤或電纜架儘可能高出地板平面，因此最好使水管設施遠離電纜大量集中的區域，如電信間或設備間，也不要在附近設立廚房或廁所。
布線系統套用時不要把電信間或設備間設在地下室中，特別是在鄰近河流時，如果不能實現隔離，那么應考慮使用機架或機櫃，或建立堤岸，把水流疏導到影響較小的區域中。在電纜受潮時，要採取的措施取決於受到影響的電纜數量、更換成本與不更換電纜的業務損失風險之間的比較等。對經毛細管反應通過電纜開端進水的電纜，應直接更換;通過外皮受到嚴重進水影響的電纜可能也需要更換。
