基本介紹
小型三維光學面掃描系統，是在IOM型移動攜帶型光學面掃描系統的基礎上研製，專門針對小型工件的逆向掃描和三維全尺寸快速檢測。
基本特點
1、採用獨有的工業攝影測量核心技術和高精度相機標定技術。針對小型工件的逆向掃描和三維全尺寸快速檢測。
2、一台ISO設備，支持多種測量幅面：32×24mm、64×48mm、128×96mm、192×144mm。
3、高精度測量，點雲間距為：0.025mm、0.05mm、0.1mm、0.15mm，曲面擬合精度更高。
4、採用LED光源，光源發熱小，壽命長（2萬小時），可以長時間連續工作。

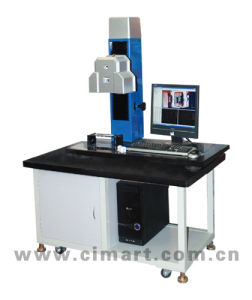

小型三維光學檢測系統5、採用全電動操作台設計：電動升降立柱、多軸運動台。
6、軟體功能強大，具有點雲掃描、自動拼接、點雲處理、比對檢測等全部功能。
7、多種安裝使用方式：台式安裝、移動安裝、櫃式安裝，適合不同的套用需求。
8、與IDP工業攝影測量系統配合使用，可完成整體精度控制，全自動拼接。
9、適用範圍廣，可以用於珠寶首飾、手機零部件、各種家電等工件的測量和檢測。
技術參數
型號
ISO192
掃描範圍（mm）
192*144
點雲間距（mm)
0.15
光源
LED光源
相機標定
採用工業攝影測量
標定板
採用編碼標定板
掃描時間
單個幅面3-5秒
光柵方式
外差多頻
全自動拼接
採用工業近景攝影測量技術，配合參考點框架
軟體
具有點雲掃描、重疊面自動刪除、比對分析、可定製開發
套用領域
珠寶、首飾、戒指、單顆牙齒等幾毫米物品的測量和檢測。手機注塑零件、小型衝壓件等,被測工件尺寸：十幾毫米。各種家電零配件，被測工件尺寸：二十幾毫米、四十幾毫米。
