物品介紹

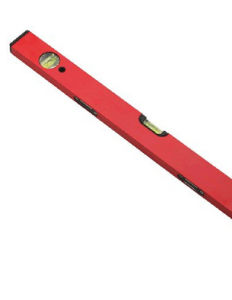

水平尺主要用來檢測或測量水平和垂直度,可分為鋁合金方管型、工字型、壓鑄型、塑膠型、異形等多種規格;長度從10CM到250CM多個規格;水平尺材料的平直度和水準泡質量,決定了水平尺的精確性和穩定性。
水平尺帶有水平泡,可用於檢驗、測量、劃線、設備安裝、工業工程的施工。比如核電站設備如泵找平找正時使用。
特點



重量輕,小於2米的1.5kg/m,2米以上的3kg/m。一根6米長的平尺只有18公斤,一個人可輕鬆的使用。不易變形:一般鋼材材質的曲服點是 ,鑄鐵件的曲服點是 ,而鎂鋁合金達到 ,相當於3-4倍,起到了抗彎曲,不易變形的效果,鎂鋁合金平尺的抗彎曲指標遠遠超出了其它材質。
保管
水平尺容易保管:懸掛、平放都可以,不會因長期平放影響其直線度、平行度。 並且鋁鎂輕型平尺不易生鏽:使用期間不用塗油,長期不使用,存放時輕輕地塗上薄薄的一層一般工業油即可。
校準方法
水平尺的零位誤差(包括水平位置的零位誤差、鉛垂位置的零位誤差、450位置的零位誤差)與分度值誤差是對水平尺校準的重要項目。

校準器具由光學分度頭和專用夾具組成,校準時將專用夾具固定於分度頭的主軸錐孔中,調整分度頭使平板大致水平,將水平尺固定在平板上,如圖所示,然後逐項進行校準。
零位誤差校準
1)水平位置的零位誤差校準
待氣泡穩定後,在水平位置氣泡的一端讀數得a,然後,將水平尺調轉180度,放在平板的原位置,按照第一次讀數的一邊記下氣泡另一端的讀數b,兩次讀數差的一半為零位誤差。
2)鉛垂位置的零位誤差校準
調整分度頭,使水平位置氣泡的一端對準長刻線,將分度頭轉過90度,在鉛垂位置氣泡的相應一端讀數c,將c加上水平位置的零位誤差即為鉛垂位置的零位誤差。
3)45度位置的零位誤差校準
調整分度頭,使水平位置氣泡的一端對準長刻線,將分度頭轉過45度,在45度位置氣泡的相應一端讀數d,將d加上水平位置的零位誤差即為45度位置的零位誤差。
分度值誤差校準


轉動分度頭,使氣泡對準水準泡左邊(或右邊)的起始線,然後依次改變分度頭的示值,每次改變數為被校水平尺的標稱分度值,待氣泡穩定後,在氣泡的一端進行讀數以同樣的方法校準水準泡另一邊。分度值誤差按下式計算:


式中,為水平尺的分度值誤差,格;為水平尺的讀數,格。
依據以上方法。可分別對水平位置水泡、鉛垂位置水泡與45度位置水泡的分度值誤差進行校準。
利用重錘線
重錘線製作精密水平尺
利用重錘線可以製作精密水平尺,不僅製作工藝簡單,而且測量精密,既整合了三角板原有功能,還能測出物體表面的坡角。
在生活中,人們常常使用水平尺來檢測物體是否水平,常見的是水準泡式水平尺。它是靠玻璃管內水準泡的移動來判斷物體是否水平的,當水平尺發生傾斜時,氣泡就會向升高的一端移動,從而判斷物體表面哪一端高,哪一端低。
器材
普通量角器、細線、小圓錐體、教學用三角板、強力膠。
製作方法
(1)將量角器刻度按照如圖所示改進。

(2)用細線和圓錐體做成重錘線。
(3)用強力膠依圖所示,將量角器、教學用三角板粘合在一起,注意使量角器的零刻度線與三角板的底邊垂直。

(4)用強力膠將重錘線一端固定在量角器中心處。
使用方法

將三角板底邊緊貼被測物體表面豎直放置,如圖所示。如果被測物體表面水平,那么重錘線將與量角器的零刻度線重合;如果被測物體表面不水平,那么重錘線在量角器上所指示的角度即等於被測物體表面的坡角。
