系統簡介

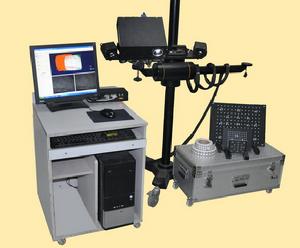

XJTUOM是一個三維實體數位化系統（optical 3d range scanning system），用於不規則複雜曲面產品零件的移動攜帶型三維掃描和逆向設計，可以與XJTUDP三維光學攝影測量系統（攜帶型大型物體的關鍵
採用外差式多頻相移三維光學測量技術，單幅測量幅面大小（從100mm到2米），與傳統的格雷碼加相移方法相比，測量精度更高，單次測量幅面更大、抗干擾能力強、受被測工件表面明暗影響小，而且能夠測量表面劇烈變化的工件，可以掃描測量幾毫米到幾十米的工件和物體。廣泛適用於各種需求三維數據的行業，如汽車工業、飛機工業、機車外殼及內飾、家電,雕塑等。
套用範圍
- 逆向設計：快速獲取零件的曲麵點雲數據，建立三維數模，達到快速設計產品目的。
- 產品檢測：生產線產品質量控制和形位尺寸檢測，特別適合複雜曲面的檢測，可以檢測鑄件、鍛件、衝壓件、模具、注塑件、木製品等產品。
- 其他套用：醫學行業的人體、骨頜及牙模的再生仿形研究；文物掃描和雕刻品三維數位化、醫學整容整形仿生及空腔牙齒正畸、整容及上頜面手術。
系統特點
- 是集成了三維面掃描和近景工業攝影測量系統的三維掃描系統。XJTUOM面掃描系統和XJTUDP攝影測量系統緊密配合，測量拼接精度更高、使用更方便。
- 採用外差式多頻相移三維光學測量技術,與傳統的格雷碼加相移方法相比，測量精度更高，單次測量幅面更大（從150mm到3米）、抗干擾能力強、受被測工件表面明暗影響小，工件一般不需要噴顯影劑，能夠測量表面劇烈變化的工件。
- 採用編碼點識別相機自標定技術，自主智慧財產權的捆綁調整核心算法，精度更高。多種規格、類型及材質的標定板，標定板和十字架標定採用編碼標誌點和亞像素圖像識別技術，標定精度更高更準確。標定板幅面從150mm×110mm到 3米×3米。
- 單幅測量幅面從200mm到3米，可以測量幾毫米到幾十米的工件和物體。一台測量系統可同時掃描測量小型、中型、大型工件。
- 面掃描、測量數據密集。單幅掃描一次獲得130萬~660萬的點雲，點雲的點間距為0.04mm ~ 0.67mm，海量數據測量和處理，測量精度從0.008mm到0.05mm。
- 移動攜帶型測量。
- 多次掃描自動拼接和重疊面自動刪除功能，提高工件掃描效率80%以上，拼接精度更高，與XJTUDP型工業數字近景三維攝影測量系統配合使用提高拼接精度。
- 測量掃描速度快。單幅（最大3米幅面）測量速度為3~6秒。
- 採用外差式多頻相移技術，工件不需要噴顯影劑、更適合線上檢測。
- 系統採用工業化一體化設計，軟體一體化集中控制包括雷射指示器、工業相機、光柵投射器等所有硬體設備。
研發情況
該系統由西安交通大學模具與先進成形技術研究所研究開發。西安交通大學模具與先進成形技術研究所主要從事三維實體數位化的科學研究，研製了系列光學三維測量系統，並在逆向工程設計、三維數位化檢測技術方面進行了大量研究，在三維數位化技術的三維實體數字掃描、三維機械和模具設計、三維檢測技術方面的研究處於國內外領先水平。國家863項目（課題編號：2007AA04Z124） “大型複雜曲面產品的反求和三維快速檢測系統研究”。制定國內第一個工業攝影測量國家標準(國標編號：GB/T 25134-2010)。西安交通大學模具與先進成形技術研究 陳老師 中國·陝西·西安市鹹寧西路28號 郵編710049
