對焊蝶閥對焊蝶閥特點
1、硬密封對焊蝶閥採用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火套用中氣泡級密封的理想硬密封蝶閥。2、由於硬密封對焊蝶閥採用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、硬密封對焊蝶閥無法蘭，對管道和保溫包紮帶來了很大的方便和美觀。
對焊蝶閥主要技術參數
公稱通徑DN（mm） DN（100～1200）mm、in4-48公稱壓力PN（MPa） 強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度 碳鋼：-29℃～425℃，不鏽鋼：-40℃～600℃
適用介質 水、熱水、蒸汽、油品
焊接標準 GB12224、ANSI B16.25、DIN2559
壓力等級 ANSI 150LB磅級/PN25
驅動形式 蝸輪傳動、氣動、電動
對焊蝶閥主要零件材料
閥體 碳鋼、不鏽鋼、鉻鉬鋼蝶板 碳鋼、合金鋼、鉻鉬鋼
閥座 不鏽鋼、鈷基硬質合金
軸套 不鏽鋼
閥桿 不鏽鋼、特殊材料
填料 柔性石墨

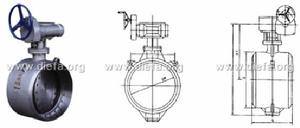

對焊蝶閥主要連線尺寸
公稱通徑 主要尺寸 公稱通徑 主要尺寸in DN (mm) L H1 H in DN (mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690
