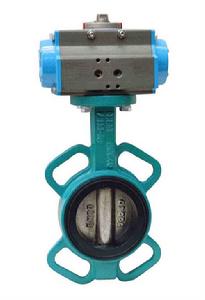

氣動蝶閥
氣動蝶閥英文名 （ Air operated reed valve）
氣動蝶閥是靠氣源來驅動的一種閥門，由蝶閥、氣動執行器、電磁閥、氣源處理三聯件、信號開關、定位器、控制箱等組成。
氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空管道，經過二位五通電磁閥控制操作方便；在安裝定位器的情況下也可調節流量的介質。流體阻力較小，中大口徑的氣動閥蝶全開時有效流通面積較大，啟閉迅速省力，蝶扳鏇轉90角度即可完成啟閉，由於轉軸兩側板蝶手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需鏇轉90°即可快速啟閉，操作簡單，同時該氣動閥門具有良好的流體控制特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
採用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合製作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛套用，而且還套用於熱電站的冷卻水系統。
蝶閥結構工作原理適用環境分析
1．按結構形式分類
(1)中心密封蝶閥

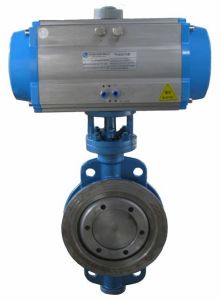

氣動對夾蝶閥(2)單偏心密封蝶閥
(3)雙偏心密封蝶閥
(4)三偏心密封蝶閥
2．按密封面材質分類
(1)軟密封蝶閥。
1)密封副由非金屬軟質材料對非金屬軟質材料構成。
2)密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
3．按密封形式分類
(1)強制密封蝶閥
1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生
2)外加轉矩密封蝶閥。密封比壓由外加於閥門軸上的轉矩產生
(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生
(3)自動密封蝶閥。密封比壓由介質壓力自動產生。
4．按工作壓力分類
(1)真空蝶閥。工作壓力低於標堆大氣歷的蝶閥。
(2)低壓蝶閥。公稱壓力PN＜1．6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。
(4)高壓蝶閥。公稱壓力PN為10。0--80．0MPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN＞100MPa的蝶閥。
蝶閥的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線鏇轉，鏇轉角度為0°~90°之間，鏇轉到90°時，閥門則牌全開狀態。本類閥門在管道中一般應當水平安裝。
特點
1、小巧輕便，容易拆裝及維修，並可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°迴轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連線採用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓採用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴塗覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連線和對夾連線。
9、驅動方式可選擇手動、電動或氣動。
執行機構
採用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門採用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、氣動蝶閥齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連線可調節開啟角度、額定流量。
5、蝶閥執行器可選帶電訊號反饋指示及各類附屬檔案以實現自動化操作。
6、IS05211標準連線為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
粉料系統
蝶閥用於固體物料的控制，往往是在罐底做為放料閥來用的，如水泥罐、石粉罐等的罐底，用來放料與快速切斷。因為粉塵物料大多含有或大或小的顆粒，對閥門密封面的磨損是毋庸置疑的，選型不當，會大大降低閥門的使用壽命，或很快造成閥門內漏，影響繼續使用。配料稱重系統，整個配料過程用PLC實現全自動控制，而配料小車的放料閥選用的是氣動三偏心蝶閥，介質是顆粒非常細的石粉。用了一段時間後，閥門內漏，致使石粉經常成堆地泄漏在工作檯上，是因為這種介質非常細，且有點粘性，雖配料小車上裝有振動電機，終有不少物料附著在罐壁上和閥門部位，在閥門關閉時，卡在密封面周圍，使閥門不能完全關閉，致使重新加裝物料後有泄漏發生，久而久之，也使密封面磨損的很厲害，甚至現出溝槽來。氣動蝶閥
在PLC的程式中，將電機振動時間延長，儘量將物料全部震盪出來後才關閉閥門；將稱重儀零點調準，必待物料全部出來後才顯示為零，此時才由PLC發出關閉閥門的信號；將三偏心蝶閥更換為雙偏心彈性硬密封蝶閥(也可用中線密封橡膠蝶閥，考慮到物料中偶有大的顆粒，橡膠密封可能不耐用——如果是沒有顆粒的細粉料，可以考慮用軟密封蝶閥)，因為三偏心蝶閥的閥座是一個斜的密封面，即是面密封，於是物料很容易堆積在密封面上，不能快速排出，而單偏心或雙偏心蝶閥就沒有這個弊端，即便是密封面上有一點物料，也在閥門關閉時被閥板刮掉了，從而保證了良好的密封，且密封面經久耐用。氣動蝶閥的粉料系統，還有其他需要考慮到因素，如：不能讓物料從上面放到小車裡時直接衝到閥門的閥板上(這種衝擊力也會使閥門不能關閉嚴密)，且物料的靜壓力也需不超過氣動蝶閥的設計承壓力，等等。控制閥與普通手動閥門的區別就在於，不能把它做為一個孤立的元件來看待，而必須把它做為整個自控系統的一部分來考慮，控制閥使用中的許多問題，並不是選型和配置的問題，而是因為用戶對控制閥的認識不足致使控制閥未能與控制系統調試、配合好。只要認識到問題關鍵所在，對閥門正確選型，並且在系統調試階段把控制閥調試好，一定可以大大減少故障率，使自控系統長期穩定的運行。
如何保養
1、氣動蝶閥在使用過程中，應經常保持清潔，傳動螺紋必須定期潤滑，發現故障時，應立即停止使用，查明原因清除故障。2、填料壓蓋的螺栓應均勻地擰緊，不應壓成歪狀態，以免碰傷阻礙閥桿運動或造成泄漏。
3、安裝時，可將閥門按連線方式直接裝置在管路上。一般情況下，可安裝在管路任意位置上，但需便於操作的檢修，注意截止閥介質流向應是縱閥瓣下面往上流，升降式止回閥只能水平安裝。
4、氣動蝶閥使用時，只作全開或全閉，不允許做調節流量用，以免密封面受沖蝕，加速磨損。閘閥和上螺紋截止閥內有倒密封裝置，手輪鏇至最上位置擰緊，即可阻止介質從填料處泄漏。
5、氣動蝶閥開、關時套用手輪，請勿藉助槓桿或其它工具，以免損壞閥件。手輪順時針鏇轉為關閉，反之為開啟。
6、安裝前，必須仔細核對本閥標誌的壓力，通徑是否符合使用要求，消除運輸過程所造成的缺陷，並消除閥件的污垢。
7、長期存放的閥門，應作定期檢查，對外露的加工表面須保持清潔，清除污垢，存放時球閥應兩端堵塞並處於開啟狀態，氣動蝶閥，通道的兩端應堵塞並處於關閉狀態，整齊地存放在室內通風乾燥的地方，嚴禁堆置或露天存放。
平時做好氣缸表面清潔及氣缸轉軸卡簧處加油，每6個月定期將氣缸端蓋打開檢查氣缸內有無雜物及水分，以及潤滑脂狀態。如潤滑脂缺少或已乾固，需將氣缸拆開做全面保養清理之後再加潤滑脂。
平時做好氣缸表面清潔及氣缸轉軸卡簧處加油，每6個月定期將氣缸端蓋打開檢查氣缸內有無雜物及水分，以及潤滑脂狀態。如潤滑脂缺少或已乾固，需將氣缸拆開做全面保養清理之後再加潤滑脂。
將氣缸從閥體上拆下來，先把氣缸兩端蓋拆開，拆活塞時一定要注意活塞齒條的方向，然後用外力順時針鏇轉氣缸軸使活塞運行到最外邊，再將關閥孔慢慢通氣用氣壓輕輕將活塞頂出，但此方法一定要注意慢慢通氣，否則活塞會突然噴出，有點危險！然後將氣缸軸上卡簧拆掉，氣缸軸就可以從另一端拿出來。然後就可以對每個部件進行清理，加潤滑脂，需加潤滑脂部位為：氣缸內壁及活塞密封圈，齒條及背環片，還有齒輪軸及密封圈。加好潤滑脂後就要按拆的順序及部位反順序安裝，一定要注意齒輪齒條的位置，一定要保證在開閥位置時即活塞縮到最裡面去的位置時齒輪軸上端槽與氣缸體平行，關閥位置時即活塞伸到最外面來的位置時齒輪軸上端槽與氣缸體垂直。
將閥門用外力置於關閉狀態，即順時針鏇轉閥軸直到閥板與閥座密封接觸，同時將氣缸也置於關閥狀態（即氣缸軸上方小槽與缸體成垂直狀態，對於順時針鏇轉為關閥的閥門），然後將氣缸裝到閥門上去（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然後將螺絲緊固。
氣動蝶閥調試時，先檢查閥門配件是否安裝齊全，電磁閥及消音器等，如有不齊全，不得調試，正常供器氣壓力為0.6MPA±0.05MPA，運行前確保閥體內無雜物卡在閥板處，首次調試運行時用手動操作電磁閥手動鈕（手動操作時電磁閥線圈失電，手動操作才有效；電控操作時將手動扭置於0位，電控操作才有效，0位為關閥，1位為開閥，即得電開閥，失電關閥如需得電關閥，失電開閥，將電磁閥線圈鏇轉180度安裝即可），並觀察閥門運行狀態。
如果在調試運行過程中發現閥門在開閥起始位置時很慢，但只要動作之後就很快，這種情況是閥門關閉過緊，只需將氣缸行程調小一點即可（把氣缸兩端行程調節螺絲同時往裡調一點，調整時需將閥門運行到開位置，然後將氣源關掉再調），調到閥門開啟輕鬆，關到位不漏就行了。如果消音器為可調節消音器，則可以調節閥門的開關速度，需將消音器調節到閥門開關速度適合的開度。如果調得過小，可能使閥門不動作。
