概述
硬密封蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不鏽鋼板與石墨複合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。本類閥門在管道中一般應當水平安裝。
硬密封蝶閥的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線鏇轉，鏇轉角度為0°~90°之間，鏇轉到90°時，閥門則牌全開狀態。
新型高壽命不鏽鋼蝶閥的特點
目前，硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地套用。在已公知的蝶閥技術中，其密封形式多採用密封結構，密封材料為橡膠、聚四氟乙烯等。由於結構特徵的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
硬密封蝶閥分類
1.按結構形式分類
(1)中線型密封蝶閥
(2)單偏心密封蝶閥
(3)雙偏心密封蝶閥
(4)三偏心密封蝶閥
2.按密封面材質分類
(1)軟密封蝶閥。
a.密封副由非金屬軟質材料對非金屬軟質材料構成。
b.密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
3.按密封形式分類
(1)強制密封蝶閥
a.彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生
b.外加轉矩密封蝶閥。密封比壓由外加於閥門軸上的轉矩產生
(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生
(3)自動密封蝶閥。密封比壓由介質壓力自動產生。
4.按工作壓力分類
(1)真空蝶閥。工作壓力低於標堆大氣歷的蝶閥。
(2)低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN為2．5--6.4MPa的蝶閥。
(4)高壓碟閥。公稱壓力PN為10.0--80.0MPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。
5.按工作溫度分類
(1)高溫蝶閥：t>450 °C的蝶閥
(2)中溫碟閥：120 ° C<t<450 °C的蝶閥
(3)常溫蝶閥：一40 °C<t<120 ° C的蝶閥
(4)低溫蝶閥：一100 °C<t<一40 ° C的蝶閥
(5)超低溫蝶閥：t<一100 °C的蝶閥
6.按連線方式分類
(1)對夾式蝶閥
(2)法蘭式蝶閥
(3)支耳式蝶閥
(4)焊接式蝶閥

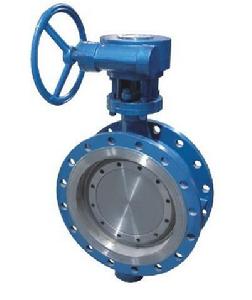

產品展示
硬密封蝶系列產品 使用存在問題
一、由於多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷後，直接影響密封性能。
二、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
三、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小於介質壓強時，密封開始泄漏。
高性能三偏心硬密封蝶閥，
其特徵在於：所述閥座密封圈由軟性T形密封環兩側多層不鏽鋼片組成。
閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。
採用軟性T型兩側多層不鏽鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。
當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小於介質壓強時，調節環的彈簧在受載後所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥。
結構特點
三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
由扭矩產生彈性密封。
巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
體積小、重量輕、操作輕巧、便於安裝。
可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
更換零件材質可適用於各種介質，並可進行襯裡防腐。
連續結構多樣化：對夾、法蘭、對焊。
如何選購硬密封蝶閥
華力特硬密封蝶閥作為一種能夠用來調節以及切斷管道介質流量的閥門，在工業生產領域的套用是非常廣泛的，所以其需求量也是非常大的，這也就有了一些廠商為了自身的利益在製造硬密封蝶閥的時候進行偷工減料以降低生產成本，使得市場上出現了一些質量不好的產品，購買到這些產品的客戶就會認為硬密封蝶閥的質量是不好的，以後不應該在選擇硬密封蝶閥了。這個觀點是錯誤的，其實標準的硬密封蝶閥的質量是非常好的。在我們選擇購買硬密封蝶閥的時候，要清楚的知道自己買來是用在什麼地方的，要求了解各項使用環境的參數，在根據這些參數選擇合適的產品，並且在買的時候除了看產品的說明和標註的各項參數之外，還要進行測試其是不是達到了標準，這樣才不會購買到劣質產品。一般情況下，硬密封蝶閥的使用壽命是非常長的，且使用期間也不易出現問題。
溫州華力特生產作為一家生產閥門的高新技術企業，其研發生產硬密封蝶閥質量都是上乘的，如果有需要的可以來電諮詢。
硬密封蝶閥與軟密封蝶閥的區別
硬密封蝶閥：密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;(這裡的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴塗的合金).
軟密封蝶閥：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟[wiki]聚乙烯[/wiki];等轉子泵.
軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
