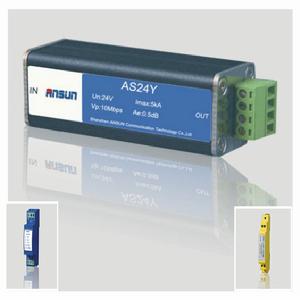

控制系統防雷器適用範圍
•控制信號防雷器適用於:V.1，X.27，RS485，RS422；
•LAN，CAN，V.24/RS232-C，MODEMBUS；
•令牌網、工業匯流排；
•對相同工作電壓下，相同規格內的傳輸速率之信號保護同樣也適用。
性能特點
•通流容量大，殘壓水平低；
•插損小，回響時間快；
•限制電壓精確；
•採用多級保護電路，結構嚴謹；
•核心元件採用國際知名品牌，性能優異；
•性能穩定，工作可靠；
•安裝、使用方便，無須維護。
技術參數
型號 AS05Y AS12Y AS24Y AS36Y4
標稱工作電壓Un 5V 12V 24V 36V
標稱放電電流In 3kA
最大放電電流Imax 5kA
保護水平Up
8/20µsIn 芯線-芯線 ≤30V
芯線-接地線 ≤100V
回響時間 ≤1ns
適應傳輸速率 10Mbps
插入損耗 ≤0.5dB
接頭形式 壓接式
保護路數(對) 1 1 1 2
外形尺寸(不包含接地線)(mm) 52*25*25 90*23*54
防護等級 IP20
安裝模式 串聯/導軌安裝
工作環境 環境溫度：－40℃～＋85℃；相對濕度：≤95%（25℃）；海拔≤3km
註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。
安裝、接線
•防雷器串聯在被保護設備與信號通道之間；
•防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連並緊靠被保護設備安裝，不能接反；
•把防雷器的接地線與防雷系統接地排可靠連線，接線越短越好，最長不能超過1m。
使用、維護
•本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
•當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換
