定義

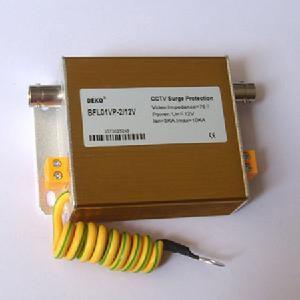

二合一防雷器，是指監控系統中攝像機端的集視頻防雷和電源防雷為一體的防雷設備。英文名稱：（video and power）Surge Protection Device of Closed Circuit monitoring TV ，簡稱：2IN1 CCTV SPD。
設計結構
根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器於一體，各部分均採用多級串聯式結構設計，具有多級保護功能。攝像機的視頻信號是固定的，輸入電壓常規有三種：12V、24V、220V，
同樣，二合一防雷器也相對應有三種：視頻+12V電源，視頻+24V電源，視頻+220V電源。
內部結構
視頻部分：完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率最佳化電路等組成。
電源部分：一般有放電電路、可抑制電路、吸收電路等組成，主要材料是氧化鋅。
套用範圍
適用於公共場所、各種樓宇、機場、海關、軍事基地等各種重要安防設施的室內、室外監控攝像槍的防雷擊電磁脈衝保護。二合一防雷器用於不帶雲台攝像槍，安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，原則上0.5M距離內，並做好接地處理。技術參數
| 產品型號 | |||||
| 1、電源防雷器部份性能參數 | |||||
| 標稱工作電壓Uc | 24V AC | 220V AC | 12V DC | 24V AC | 48V DC |
| 標稱放電電流In(8/20µs) | 5kA | ||||
| 最大放電電流Imax(8/20µs) | 10kA | ||||
| 保護水平Up(8/20µs,10kA) | ≤100V | ||||
| 2、信號防雷器部份性能參數 | |||||
| 不同時出現在一款產品內 | 視頻 | 控制 | 網路 | ||
| 標稱工作電壓Un | 12V | 24V | 5V | ||
| 標稱放電電流In(8/20µs) | 5kA | ||||
| 最大放電電流Imax(8/20µs) | 10kA | ||||
| 保護水平Up(8/20µs,3KA) | ≤25V（芯線---外殼/接地線） | ||||
| 適應數據傳輸速率 | ≤100Mbps | 100Mbps | |||
| 特性阻抗 | 75Ω | 不適用 | |||
| 插入損耗 | ≤0.5dB | ||||
| 接頭形式-I/O | BNC-K/J | RS485 （壓接式） | RJ45 | ||
| 3、其它參數 | |||||
| 外殼 | 鋁型材外殼，表面拉線氧化（黑色，銀色） | ||||
| 外形尺寸(mm) | 114*57*27（不含接頭） | 112*40*25 | |||
| 導線接口 | 電源部份 | 壓接式連線埠，可夾緊規格為16-26AWG（約0.15～1.3mm2)的導線 | |||
| 視頻信號部份 | BNC接頭，直接連相對應BNC接頭 | ||||
| 接地 | 地線接線端子或2.5平方地線 | ||||
| 安裝方式 | 機箱、櫃內安裝 | ||||
| 使用環境條件 | 溫度-40～+85℃，相對濕度≤95%(25℃)，高度≤3km | ||||
| 註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。 |
知名品牌
DENTO二合一防雷器，雷爾頓二合一防雷器，科比特二合一防雷器TOP二合一防雷器
安裝
安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，原則上0.5M距離內，並做好接地處理。種類
攝像機的視頻信號是固定的，輸入電壓常規有三種：12V、24V、220V，同樣，二合一防雷器也相對應有三種：視頻+12V電源，視頻+24V電源，視頻+220V電源。內部結構
視頻部分：完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率最佳化電路等組成。電源部分：一般有放電電路、可抑制電路、吸收電路等組成，主要材料是氧化鋅。
指示部分：性能好的二合一防雷器一般都帶有工作狀態LED指示燈，可以通過指示燈檢查防雷器是否有效工作。
